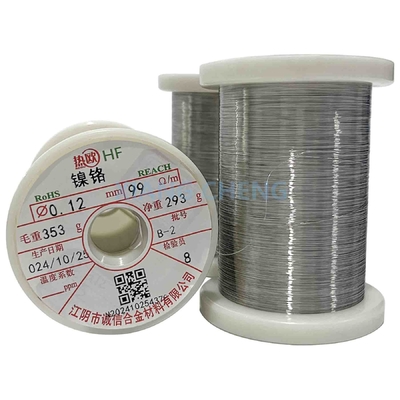

Cable in lega di NiCr Cr20Ni35 Resistenza elettrica stabile per forni industriali

MOQ:	5 kg
standard packaging:	Confezionato con carta impermeabile o sacchetto di tessitura, in pallet o in custodia di legno.
Delivery period:	3 giorni
Metodo di pagamento:	T/T, D/P
Supply Capacity:	30 tonnellate al giorno

Informazioni di dettagli

Descrizione di prodotto

Informazione dettagliata

Luogo di origine

CINESE

Marca

Senphus

Certificazione

ISO9001

Numero di modello

Cr20Ni35

Luogo di origine:

CINESE

Nome:

Cr20Ni35

Tipo:

Leghe di Ni-Cr-Fe

Applicazione:

elemento di riscaldamento e resistenza

Colore:

Argento lucido o grigio scuro

Densità:

Resistenza a 20 °C:

1,04 ± 0,05

Punto di fusione (℃):

Conduttività termica:

43.8 ((KJ/m h °C))

Allungamento alla rottura ((%)):

Evidenziare:

Forni industriali

Resistenza elettrica stabile filo in lega NiCr

Cavi in lega di Cr20Ni35 NiCr

Descrizione di prodotto

Cable in lega di NiCr Cr20Ni35 Resistenza elettrica stabile per forni industriali

Cavo in lega di NiCr Cr20Ni35è una lega a base di nichel-cromo con30% di cromo- e35% di nichel, progettati principalmente perresistenza ad alte temperature,resistenza all'ossidazione, eapplicazioni resistiveQuesta composizione offre un equilibrio ideale di stabilità termica, proprietà meccaniche e resistività elettrica.rendendolo adatto a una varietà di applicazioni industriali in cui queste proprietà sono critiche.Cavo in lega di NiCr Cr20Ni35è una scelta eccellente per le apparecchiature ad alta temperatura eapplicazioni resistive elettricheE '...resistenza all'ossidazione,stabilità termica, eresistenza elettricarendendolo adatto ad ambienti esigenti comeelementi di riscaldamento,resistori, eforni industrialiSebbene sia più costoso dei materiali standard, le sue prestazioni a temperature elevate e in condizioni corrosive giustificano il suo utilizzo in applicazioni critiche che richiedono durata e affidabilità nel tempo.La sua versatilità nella fabbricazione e nella saldatura aumenta ulteriormente il suo fascino in una vasta gamma di settori.

Composizione chimica Wt. %

Cr20Ni35

- Sì.

Min.

Max.

Riposo

0.08

0.02

0.015

Principali caratteristiche delle leghe elettriche di riscaldamento Ni-Cr e Ni-Cr-Fe

Tipo Prestazioni		Cr30Ni70	Cr15Ni60	Cr20Ni35	Cr20Ni80	Cr20Ni30	Cr25Ni20
Principale Composizione chimica	Ni	Riposo	55.0-61.0	34.0-37.0	Riposo	30.0-34.0	19.0-22.0
	Cr	28.0-31.0	15.0-18.0	18.0-21.0	20.0-23.0	18.0-21.0	24.0-26.0
	Fe	≤ 10	Riposo	Riposo	≤ 10	Riposo	Riposo
Temperatura massima di funzionamento continuo dell'elemento (°C)		1250	1150	1100	1200	1100	1050
Resistenza a 20 °C ((μΩm)		1.18±0.05	1.12±0.05	10,04±0.05	10,09±0.05	10,06±0.05	0.95±0.05
Densità ((g/cm3)		8.10	8.20	7.90	8.40	7.90	7.15
Conduttività termica (KJ/m·h·°C)		45.2	45.2	43.8	60.3	43.8	43.8
Coefficiente di espansione delle linee (α×10-6/°C)		17.0	17.0	19.0	18.0	19.0	19.0
Punto di fusione (circa) ((°C)		1380	1390	1390	1400	1390	1400
Elonazione alla rottura ((%)		> 20	> 20	> 20	> 20	> 20	> 20
Struttura micrografica		Austenite	Austenite	Austenite	Austenite	Austenite	Austenite
Proprietà magnetiche		Non magnetici	a tenore di carbonio inferiore o uguale a 50 W	a tenore di carbonio inferiore o uguale a 50 W	Non magnetici	a tenore di carbonio inferiore o uguale a 50 W	Non magnetici
Nota:I vari gradi di materiale in lega di resistenza elettrica sono miscelati con la quantità di terre rare, titanio e altri oligoelementi.Per migliorare le prestazioni di lavorazione e prolungare il periodo di vita utile.

Caratteristiche principali del filo in lega di NiCr Cr30Ni35:

Composizione:

Cloruro di sodio:35% (fornisce un'eccellente stabilità ad alte temperature, resistenza alla corrosione e resistività elettrica).

Crom (Cr):20% (migliora la resistenza all'ossidazione e la resistenza a temperature elevate).

Ferro (Fe):Piccoli importi (saldo), che contribuiscono all'integrità strutturale.

Altri elementi:Piccole quantità di manganese, silicio e carbonio per migliorare la fabbricazione, la resistenza e la saldabilità.

Resistenza alle alte temperature:

Resistenza all'ossidazione:Si comporta bene a temperature fino a1000°C (1832°F), con cromo che forma uno strato di ossido protettivo per resistere all'ossidazione e prevenire ulteriore degradazione.

Resistenza alla stanchezza termica:Può sopportare ripetuti cicli di riscaldamento e raffreddamento senza perdita significativa di resistenza, rendendolo ideale per applicazioni di riscaldamento industriale.

Resistenza elettrica:

Resistenza elettrica moderata:Offerteresistenza elettrica stabilein un ampio intervallo di temperature, che lo rende adatto perresistori,elementi di riscaldamento, e altri componenti elettrici in cui è necessario un riscaldamento controllato o proprietà elettriche costanti.

Ideale per applicazioni quali:fornioriscaldamento a resistenza elettricaElementi in cui le caratteristiche elettriche precise e stabili sono cruciali.

Resistenza alla corrosione e alla scalabilità:

Buona resistenza alla corrosione:Particolarmente efficace nelambienti ossidanti, e ha buone prestazioni in applicazioni in cui il materiale è esposto a alte temperature e gas o vapori corrosivi.

Resistenza alla solfidazione e alla scalabilità:Resistente alla corrosione in ambienti ad alto contenuto di zolfo o in altre atmosfere aggressive.

Proprietà meccaniche:

Resistenza alla trazione e duttilità:Fornisce una buona resistenza alla trazione e può resistere a sollecitazioni meccaniche ad alte temperature mantenendo una adeguata duttilità per la fabbricazione.

Indurimento:La lega può indurire quando lavorata a freddo, ma rimane sufficientemente duttile per la maggior parte delle applicazioni di formazione, come il disegno in filo o altre forme.

Saldabilità e fabbricazione:

Saldabilità:Può essere saldato utilizzando metodi standard, tra cuiGTAW (TIG)- eGMAW (MIG), con le opportune precauzioni per evitare la crepa e garantire un legame forte.

Formabilità:Facilmente trascinato in fili, strisce o altre forme, rendendolo versatile per la produzione di elementi di riscaldamento e altri componenti specializzati.

- Sì.Applicazioni:

Elementi di riscaldamento:Comunemente utilizzato inelementi di riscaldamento industriali,resistori, eforni, dove sono essenziali alte temperature e proprietà elettriche stabili.
Componenti elettrici:Adatto per:resistori- eTermocoppieche richiedono prestazioni affidabili in applicazioni ad alta temperatura.
Forni ad alta temperatura:Spesso utilizzati in applicazioni industriali ad alta temperatura comeforni,forni, easciugatriciche richiedono resistenza all'ossidazione e al ciclo termico.

Dati tecnici dei fili

Dia. (mm)	Area di sezione trasversale (mm2)	Peso/metro (g/m)	Resistenza/metro a 20 °C (Ω/m)	Dia. (mm)	Area di sezione trasversale (mm2)	Peso/metro (g/m)	Resistenza/metro a 20 °C (Ω/m)
0.018	0.000255	0.002117	altri, di peso inferiore o uguale a 300 g/m2	0.25	0.04909	0.4074	20.88-23.54
0.020	0.000314	0.002606	2940-3740	0.28	0.06158	0.5111	16.64-18.76
0.022	0.000380	0.003154	2440-3100	0.30	0.07069	0.5867	14.49-16.35
0.025	0.000491	0.004075	1880-2400	0.32	0.07548	0.6265	12.74-14.36
0.028	0.000616	0.005113	1530-1870	0.33	0.08553	0.7099	12.20-13.40
0.030	0.000707	0.005868	1338-1696	0.38	0.1134	0.9412	9.13-10.09
0.032	0.000804	0.006673	1180-1440	0.40	0.1257	1.0433	8.24-9.108
0.035	0.000962	0.007985	981-1200	0.41	0.132	1.0956	7.68-8.89
0.040	0.001257	0.01043	780.7-954.1	0.45	0.159	1.3197	6.51-7.196
0.045	0.00159	0.0132	594-726	0.50	0.1963	1.6293	5.273-5.829
0.050	0.001963	0.01629	499.6-610.6	0.55	0.2376	1.9721	4.518-4.994
0.055	0.00238	0.01975	407-477	0.60	0.2827	2.3464	3.797-4.197
0.063	0.00312	0.02590	321.41-377.31	0.65	0.3318	2.7539	3.235-3.575
0.070	0.00385	0.03196	260.5-305.9	0.70	0.3848	3.1938	2.789-3.083
0.080	0.005027	0.04172	199.5-234.1	0.75	0.4418	3.6669	2.43-2.686
0.090	0.006362	0.0528	157.6-185.0	0.80	0.5027	4.1724	2.136-2.36
0.100	0.007854	0.0652	127.7-149.9	0.85	0.5674	4.7094	1.891-2.091
0.110	0.009852	0.08177	105.5-123.9	0.90	0.6362	5.2805	1.687-1.865
0.120	0.01227	0.1018	88.67-104.1	0.95	0.7088	5.883	1.46-1.62
0.140	0.01539	0.1277	65.85-75.77	1.00	0.7854	6.5188	1.367-1.511
0.150	0.01767	0.1467	56.75-66.63	1.10	0.9503	7.8875	1.13-1.26
0.160	0.02011	0.01669	50.42-58.00	1.12	0.9852	8.1772	1.05-1.17
0.170	0.022700	0.1884	44.18-51.86	1.18	1.0936	9.0769	0.95-1.05
0.180	0.02545	0.2112	40.26-45.40	1.20	1.313	10.8979	0.79-0.87
0.190	0.02835	0.2353	35.37-41.53	1.30	1.327	11.0141	0.78-0.86
0.200	0.03142	0.2608	32.62-36.78	1.40	1.539	12.7737	0.70-0.77
0.212	0.035300	0.2930	28.41-33.35	1.50	1.767	14.6661	0.60-0.67
0.220	0.03801	0.3155	26.65-30.39	1.60	2.011	16.8924	0.52-0.58

Tolleranza o diametro dei fili

Fabbricazione a partire da fili	Dia.	Tolleranza
	0.018-0.025	± 0.001
	0.028-0.035	± 0.0015
	0.040-0.055	± 0.002
	0.070	± 0.0025
	0.08-0.10	± 0.003
	0.11-0.14	± 0.004
	0.16-0.20	± 0.005
	0.22-0.25	± 0.006
	0.28-0.30	± 0.007
	0.32-0.40	± 0.01
	0.41-0.50	± 0.015
	0.55-0.80	+0.02/-0.03
	0.85-1.00	+0.02/-0.03
	1.10-1.50	± 0.03
Nota:una specifica speciale può essere prodotta su richiesta del cliente.

Dati tecnici del nastro

Spessore × larghezza ((mm)	Resistenza/metro ((20 °C) (Ω/m)	Superficie/ohm (20°C) (cm)²/Ω)	Peso/metro (g/m)	Superficie/metro (cm)²/m)
0.09x2.5	5.27	9.84	1.72	51.8
0.08x0.2	74	0.0756	0.122	5.6
0.08x0.3	49.4	0.154	0.183	7.6
0.08x0.4	37	0.259	0.244	9.6
0.08x0.5	29.6	0.392	0.305	11.6
0.08x0.6	24.7	0.551	0.367	13.6
0.08x0.7	21.2	0.737	0.428	15.6
0.08x0.8	18.5	0.951	0.489	17.6
0.08x0.9	16.5	1.19	0.55	19.6
0.08x1.0	14.8	1.46	0.611	21.6
0.08x1.2	12.3	2.07	0.733	25.6
0.08x1.5	9.87	3.2	0.916	31.6
0.08x1.8	8.23	4.57	1.1	37.6
0.08x2.0	7.4	5.62	1.22	41.6
0.07x0.2	84.6	0.0638	0.107	5.4
0.07x0.3	56.4	0.131	0.16	7.4
0.07x0.4	42.3	0.222	0.214	9.4
0.07x0.5	33.9	0.337	0.267	11.4
0.07x0.6	28.2	0.475	0.321	13.4
0.07x0.7	24.2	0.637	0.374	15.4
0.07x0.8	21.2	0.822	0.428	17.4
0.07x0.9	18.8	1.03	0.481	19.4
0.07x1.0	16.9	1.26	0.535	21.4
0.07x1.2	14.1	1.8	0.641	25.4
0.07x1.5	11.3	2.78	0.802	31.4
0.06x0.2	98.7	0.0527	0.0916	5.2
0.06x0.3	65.8	0.109	0.137	7.2
0.06x0.4	49.4	0.186	0.183	9.2
0.06x0.5	39.5	0.284	0.229	11.2
0.06x0.6	32.9	0.401	0.275	13.2
0.06x0.7	28.2	0.539	0.321	15.2
0.06x0.8	24.7	0.697	0.367	17.5
0.06x0.9	21.9	0.875	0.412	19.2
0.06x1.0	19.7	1.07	0.458	21.2
0.06x1.2	16.5	1.53	0.55	25.2
0.05x0.2	118	0.0422	0.0764	5.00
0.05x0.3	79	0.0886	0.115	7.00
0.05x0.4	59.2	0.152	0.153	9.00
0.05x0.5	47.4	0.232	0.191	11.00
0.05x0.6	39.5	0.329	0.229	13.00
0.05x0.7	33.9	0.443	0.267	15.0
0.05x0.8	29.6	0.574	0.305	17.0
0.05x0.9	16.3	0.722	0.344	19.0
0.05x1.0	23.7	0.886	0.382	21.0
Il nastro è arrotolato dal filo, la superficie della sezione trasversale effettiva del nastro è inferiore dell'8% a quella calcolata dal rettangolo.

Vantaggi del filo in lega NiCr Cr20Ni35:

Stabilità ad alte temperature:Ideale perapplicazioni ad alta temperaturaCome gli elementi di riscaldamento e i forni industriali, con proprietà meccaniche stabili anche in condizioni di calore estremo.
Eccellente resistenza all'ossidazione:Fornisce una forte protezione contro l'ossidazione e la scalabilità, garantendo una lunga durata di vita in ambienti difficili.
Proprietà elettriche affidabili:Mantenere una resistenza elettrica costante, rendendolo perfetto per l'uso inresistori,per il riscaldamento, esensori di temperatura.
Saldabilità e formabilità:Può essere lavorato e fabbricato in varie forme, come filo o striscia, per una vasta gamma di applicazioni.
Durabile in ambienti difficili:Adatto per ambienti in cui i gas corrosivi, la scalazione o l'esposizione allo zolfo potrebbero degradare altri materiali.

L'indice di potenza è il valore di potenza del prodotto.

Costo:Un costo superiore rispetto alle leghe standard a causa del contenuto di nichel e cromo.
Resistenza limitata agli ambienti altamente acidi:Sebbene resistente all'ossidazione e alla scalabilità, potrebbe non funzionare bene in ambienti altamente acidi o ricchi di cloruri rispetto a leghe più specializzate.
Indurimento:Come per altre leghe ad alta resistenza, può indurire durante il lavoro a freddo, che può richiedere maggiore cura durante la lavorazione.

Cable in lega di NiCr Cr20Ni35 Resistenza elettrica stabile per forni industriali 0
