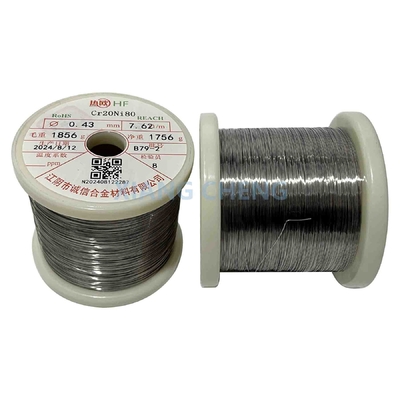

Cr20Ni80/80Ni20Cr/NiCr8020 Leggio di filo di nichel-cromo elemento di riscaldamento antiossidazione

MOQ:	5 kg
standard packaging:	Confezionato con carta impermeabile o sacchetto di tessitura, in pallet o in custodia di legno.
Delivery period:	3 giorni
Metodo di pagamento:	T/T, D/P
Supply Capacity:	30 tonnellate al giorno

Informazioni di dettagli

Descrizione di prodotto

Informazione dettagliata

Luogo di origine

Marca

Senphus

Certificazione

ISO9001

Numero di modello

Cr20Ni80/80Ni20Cr/NiCr8020

Luogo di origine:

Tipo:

Leghe di Ni-Cr-Fe

Applicazione:

elemento di riscaldamento e resistenza

Colore:

Argento lucido o grigio scuro

Densità:

Resistenza a 20 °C:

1.09±0.05

Punto di fusione (℃):

Conduttività termica KJ/mh °C:

Allungamento alla rottura ((%)):

Evidenziare:

Cavi di cromo e nichel Cr20Ni80

Elemento di riscaldamento per filo di nichelcromo

Cavi antiossidanti cr20ni80

Descrizione di prodotto

Cr20Ni80/80Ni20Cr/NiCr8020 Leggio di filo di nichel-cromo elemento di riscaldamento antiossidazione

Cr20Ni80(noto anche come80Ni20CroNiCr8020) è una lega di nichel-cromo costituita da circa il 20% di cromo e l'80% di nichel, molto apprezzata per la sua eccellente resistenza all'ossidazione e alla corrosione, soprattutto ad alte temperature.L'elevato contenuto di nichel aumenta la sua resistenza agli ambienti acidi e alcalini, mentre il cromo fornisce uno strato di ossido protettivo che ne migliora la durata e la resistenza all'ossidazione.

Questa lega è nota per mantenere la sua resistenza e stabilità a temperature estreme, in genere fino a 1.100 ° C (2.012 ° F), rendendola ideale per applicazioni ad alta temperatura.Offre anche buone proprietà meccaniche, quali resistenza, duttilità e resistenza all'usura e alla stanchezza.

Cr20Ni80è comunemente utilizzato in applicazioni quali:elementi di riscaldamento,componenti di forni elettrici,resistori, eattrezzature industrialiÈ un materiale affidabile per l'uso in industrie come il riscaldamento elettrico, la lavorazione chimica e le applicazioni ad alta temperatura.

Composizione chimica Wt.% Cr20Ni80	%	Ni	Fe	C	- Sì.	M	P	S	Cr	Al
	Min.				0.75				20
	Max.	Riposo	1	0.08	1.6	0.6	0.02	0.015	23	0.5

Codice commerciale

Gran Bretagna	JIS	ASTM	DIN EN/DIN	GOST
Cr20Ni80	NCHW-1 NCHR-1	80Ni20Cr	NiCr8020	X20N80-N

Principali caratteristiche delle leghe elettriche di riscaldamento Ni-Cr e Ni-Cr-Fe

Tipo Prestazioni		Cr30Ni70	Cr15Ni60	Cr20Ni35	Cr20Ni80	Cr20Ni30	Cr25Ni20
Principale Composizione chimica	Ni	Riposo	55.0-61.0	34.0-37.0	Riposo	30.0-34.0	19.0-22.0
	Cr	28.0-31.0	15.0-18.0	18.0-21.0	20.0-23.0	18.0-21.0	24.0-26.0
	Fe	≤ 10	Riposo	Riposo	≤ 10	Riposo	Riposo
Temperatura massima di funzionamento continuo dell'elemento (°C)		1250	1150	1100	1200	1100	1050
Resistenza a 20 °C ((μΩm)		1.18±0.05	1.12±0.05	10,04±0.05	1.09±0.05	10,06±0.05	0.95±0.05
Densità ((g/cm3)		8.10	8.20	7.90	8.40	7.90	7.15
Conduttività termica (KJ/m·h·°C)		45.2	45.2	43.8	60.3	43.8	43.8
Coefficiente di espansione delle linee (α×10-6/°C)		17.0	17.0	19.0	18.0	19.0	19.0
Punto di fusione (circa) ((°C)		1380	1390	1390	1400	1390	1400
Elonazione alla rottura ((%)		> 20	> 20	> 20	> 20	> 20	> 20
Struttura micrografica		Austenite	Austenite	Austenite	Austenite	Austenite	Austenite
Proprietà magnetiche		Non magnetici	a tenore di carbonio inferiore o uguale a 50 W	a tenore di carbonio inferiore o uguale a 50 W	Non magnetici	a tenore di carbonio inferiore o uguale a 50 W	Non magnetici
Nota:I vari gradi di materiale in lega di resistenza elettrica sono miscelati con la quantità di terre rare, titanio e altri oligoelementi.Per migliorare le prestazioni di lavorazione e prolungare il periodo di vita utile.

Alcune caratteristiche chiave del Cr20Ni80 includono:

Alta resistenza elettrica:

Il Cr20Ni80 ha una elevata resistività elettrica di circa 1,09 μΩ·m a 20°C, che è utile per applicazioni che richiedono alti valori di resistenza in un piccolo volume.

Coefficiente di resistenza a temperatura (TCR):

La lega presenta un basso TCR inferiore a 200 ppm/°C nell'intervallo 20°C-1000°C, indicando una minima variazione di resistenza con variazioni di temperatura.

Resistenza alla corrosione e all'ossidazione:

Cr20Ni80 dimostra un'eccellente resistenza alla corrosione e all'ossidazione, soprattutto in ambienti ossidanti, con la formazione di uno strato protettivo di ossido di cromo ad alte temperature.

Resistenza meccanica:

La lega ha una buona resistenza meccanica con una resistenza alla trazione di almeno 650 MPa e un tasso di allungamento del 20% a temperatura ambiente.

Proprietà termiche:

Il Cr20Ni80 ha una conduttività termica di 15 W/(m·K) a 20 °C e un coefficiente di espansione termica di 18 x 10−6/°C, contribuendo alla sua stabilità e prestazioni nelle applicazioni ad alta temperatura.

Performance ad alta temperatura:

Può essere utilizzato continuamente fino a 1200 °C in aria, rendendolo adatto per elementi di riscaldamento ad alta temperatura e altri componenti che richiedono stabilità a lungo termine a temperature elevate.

Trasformazione e formabilità:

Il Cr20Ni80 può essere lavorato con vari metodi, tra cui laminatura a freddo, laminatura a caldo e disegno, offrendo flessibilità nella produzione di elementi di riscaldamento e altri componenti.

Queste caratteristiche rendono il Cr20Ni80 un materiale ideale per applicazioni di riscaldamento elettrico ad alta temperatura in cui la stabilità della resistenza, la resistenza alla corrosione e la resistenza meccanica sono fondamentali.

Applicazioni:

Elementi di riscaldamento: il Cr20Ni80 è ampiamente utilizzato negli elementi di riscaldamento per apparecchi domestici e industriali a causa della sua elevata resistenza all'ossidazione e alla corrosione,specialmente in condizioni di frequente commutazione o di ampie fluttuazioni di temperatura.
Forni industriali: La lega è utilizzata nei forni elettrici industriali, nei forni per smalto e in altre applicazioni ad alta temperatura, dove la sua capacità di resistere a temperature fino a 1200 ° C (2190 ° F) è cruciale.
Elementi di resistenza elettrica: Conosciuto per la sua elevata resistenza elettrica e il suo basso coefficiente di resistenza a temperatura, il Cr20Ni80 è ideale per le resistenze in ambienti ad alta temperatura.
Elementi tubolari avvolti in metallo: Cr20Ni80 è utilizzato nella produzione di elementi di riscaldamento tubulari avvolti in metallo, essenziali per vari processi di riscaldamento industriale.
Elementi della cartuccia: La lega è utilizzata anche in elementi di cartuccia, fornendo prestazioni affidabili in applicazioni di riscaldamento ad alta temperatura.
Strutture in acciaio resistenti al calore di alta qualità: Componenti quali le fasce a maglia ad alta temperatura e le cornici di combustione beneficiano della resistenza e della resistenza alle alte temperature della lega.
Cavi di riscaldamento: Cr20Ni80 è utilizzato nella fabbricazione di fili di riscaldamento per tubi di riscaldamento elettrici e riscaldatori elettrici per uso domestico di alta qualità.

Queste applicazioni sfruttano le proprietà superiori del Cr20Ni80, compresa l'elevata resistività elettrica, l'eccellente resistenza ad alte temperature e una buona resistenza alla corrosione,rendendolo adatto ad ambienti ad alta temperatura e impegnativi.

Dati tecnici dei fili

Dia. (mm)	Area di sezione trasversale (mm2)	Peso/metro (g/m)	Resistenza/metro a 20 °C (Ω/m)	Dia. (mm)	Area di sezione trasversale (mm2)	Peso/metro (g/m)	Resistenza/metro a 20 °C (Ω/m)
0.018	0.000255	0.002117	altri, di peso inferiore o uguale a 300 g/m2	0.25	0.04909	0.4074	20.88-23.54
0.020	0.000314	0.002606	2940-3740	0.28	0.06158	0.5111	16.64-18.76
0.022	0.000380	0.003154	2440-3100	0.30	0.07069	0.5867	14.49-16.35
0.025	0.000491	0.004075	1880-2400	0.32	0.07548	0.6265	12.74-14.36
0.028	0.000616	0.005113	1530-1870	0.33	0.08553	0.7099	12.20-13.40
0.030	0.000707	0.005868	1338-1696	0.38	0.1134	0.9412	9.13-10.09
0.032	0.000804	0.006673	1180-1440	0.40	0.1257	1.0433	8.24-9.108
0.035	0.000962	0.007985	981-1200	0.41	0.132	1.0956	7.68-8.89
0.040	0.001257	0.01043	780.7-954.1	0.45	0.159	1.3197	6.51-7.196
0.045	0.00159	0.0132	594-726	0.50	0.1963	1.6293	5.273-5.829
0.050	0.001963	0.01629	499.6-610.6	0.55	0.2376	1.9721	4.518-4.994
0.055	0.00238	0.01975	407-477	0.60	0.2827	2.3464	3.797-4.197
0.063	0.00312	0.02590	321.41-377.31	0.65	0.3318	2.7539	3.235-3.575
0.070	0.00385	0.03196	260.5-305.9	0.70	0.3848	3.1938	2.789-3.083
0.080	0.005027	0.04172	199.5-234.1	0.75	0.4418	3.6669	2.43-2.686
0.090	0.006362	0.0528	157.6-185.0	0.80	0.5027	4.1724	2.136-2.36
0.100	0.007854	0.0652	127.7-149.9	0.85	0.5674	4.7094	1.891-2.091
0.110	0.009852	0.08177	105.5-123.9	0.90	0.6362	5.2805	1.687-1.865
0.120	0.01227	0.1018	88.67-104.1	0.95	0.7088	5.883	1.46-1.62
0.140	0.01539	0.1277	65.85-75.77	1.00	0.7854	6.5188	1.367-1.511
0.150	0.01767	0.1467	56.75-66.63	1.10	0.9503	7.8875	1.13-1.26
0.160	0.02011	0.01669	50.42-58.00	1.12	0.9852	8.1772	1.05-1.17
0.170	0.022700	0.1884	44.18-51.86	1.18	1.0936	9.0769	0.95-1.05
0.180	0.02545	0.2112	40.26-45.40	1.20	1.313	10.8979	0.79-0.87
0.190	0.02835	0.2353	35.37-41.53	1.30	1.327	11.0141	0.78-0.86
0.200	0.03142	0.2608	32.62-36.78	1.40	1.539	12.7737	0.70-0.77
0.212	0.035300	0.2930	28.41-33.35	1.50	1.767	14.6661	0.60-0.67
0.220	0.03801	0.3155	26.65-30.39	1.60	2.011	16.8924	0.52-0.58

Tolleranza o diametro dei fili

Fabbricazione a partire da fili	Dia.	Tolleranza
	0.018-0.025	± 0.001
	0.028-0.035	± 0.0015
	0.040-0.055	± 0.002
	0.070	± 0.0025
	0.08-0.10	± 0.003
	0.11-0.14	± 0.004
	0.16-0.20	± 0.005
	0.22-0.25	± 0.006
	0.28-0.30	± 0.007
	0.32-0.40	± 0.01
	0.41-0.50	± 0.015
	0.55-0.80	+0.02/-0.03
	0.85-1.00	+0.02/-0.03
	1.10-1.50	± 0.03
Nota:una specifica speciale può essere prodotta su richiesta del cliente.

Dati tecnici del nastro

Spessore × larghezza ((mm)	Resistenza/metro ((20 °C) (Ω/m)	Superficie/ohm (20°C) (cm)²/Ω)	Peso/metro (g/m)	Superficie/metro (cm)²/m)
0.09x2.5	5.27	9.84	1.72	51.8
0.08x0.2	74	0.0756	0.122	5.6
0.08x0.3	49.4	0.154	0.183	7.6
0.08x0.4	37	0.259	0.244	9.6
0.08x0.5	29.6	0.392	0.305	11.6
0.08x0.6	24.7	0.551	0.367	13.6
0.08x0.7	21.2	0.737	0.428	15.6
0.08x0.8	18.5	0.951	0.489	17.6
0.08x0.9	16.5	1.19	0.55	19.6
0.08x1.0	14.8	1.46	0.611	21.6
0.08x1.2	12.3	2.07	0.733	25.6
0.08x1.5	9.87	3.2	0.916	31.6
0.08x1.8	8.23	4.57	1.1	37.6
0.08x2.0	7.4	5.62	1.22	41.6
0.07x0.2	84.6	0.0638	0.107	5.4
0.07x0.3	56.4	0.131	0.16	7.4
0.07x0.4	42.3	0.222	0.214	9.4
0.07x0.5	33.9	0.337	0.267	11.4
0.07x0.6	28.2	0.475	0.321	13.4
0.07x0.7	24.2	0.637	0.374	15.4
0.07x0.8	21.2	0.822	0.428	17.4
0.07x0.9	18.8	1.03	0.481	19.4
0.07x1.0	16.9	1.26	0.535	21.4
0.07x1.2	14.1	1.8	0.641	25.4
0.07x1.5	11.3	2.78	0.802	31.4
0.06x0.2	98.7	0.0527	0.0916	5.2
0.06x0.3	65.8	0.109	0.137	7.2
0.06x0.4	49.4	0.186	0.183	9.2
0.06x0.5	39.5	0.284	0.229	11.2
0.06x0.6	32.9	0.401	0.275	13.2
0.06x0.7	28.2	0.539	0.321	15.2
0.06x0.8	24.7	0.697	0.367	17.5
0.06x0.9	21.9	0.875	0.412	19.2
0.06x1.0	19.7	1.07	0.458	21.2
0.06x1.2	16.5	1.53	0.55	25.2
0.05x0.2	118	0.0422	0.0764	5.00
0.05x0.3	79	0.0886	0.115	7.00
0.05x0.4	59.2	0.152	0.153	9.00
0.05x0.5	47.4	0.232	0.191	11.00
0.05x0.6	39.5	0.329	0.229	13.00
0.05x0.7	33.9	0.443	0.267	15.0
0.05x0.8	29.6	0.574	0.305	17.0
0.05x0.9	16.3	0.722	0.344	19.0
0.05x1.0	23.7	0.886	0.382	21.0
Il nastro è arrotolato dal filo, la superficie della sezione trasversale effettiva del nastro è inferiore dell'8% a quella calcolata dal rettangolo.

Cr20Ni80/80Ni20Cr/NiCr8020 Leggio di filo di nichel-cromo elemento di riscaldamento antiossidazione 0
