Soluzione ottimale per applicazioni ad alta temperatura

MOQ:	5 kg
standard packaging:	Confezionato con carta impermeabile o sacchetto di tessitura, in pallet o in custodia di legno.
Delivery period:	3 giorni
Metodo di pagamento:	T/T, D/P
Supply Capacity:	30 tonnellate al giorno

Informazioni di dettagli

Descrizione di prodotto

Informazione dettagliata

Luogo di origine

CINESE

Marca

Senphus

Certificazione

ISO9001

Numero di modello

Cr15Ni60/60Ni16Cr/NiCr6015

Luogo di origine:

CINESE

Nome:

Cr15Ni60/60Ni16Cr/NiCr6015

Tipo:

Leghe di Ni-Cr-Fe

Applicazione:

elemento di riscaldamento e resistenza

Colore:

Argento lucido o grigio scuro

Densità:

Resistenza a 20 °C:

1.12±0.05

Punto di fusione (℃):

Conduttività termica:

45.2 ((KJ/mh °C)

Allungamento alla rottura ((%)):

Evidenziare:

60Ni16Cr Lega NiCr

Cr15Ni60 Lega NiCr

Applicazioni ad alta temperatura

Descrizione di prodotto

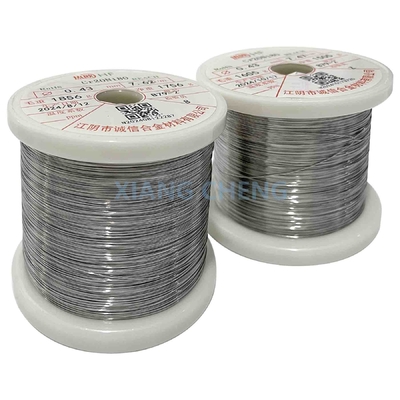

Leggia NiCr Cr15Ni60 60Ni16Cr NiCr6015 La soluzione ottimale per applicazioni ad alta temperatura

Filtro di lega di NiCr Cr15Ni60 (60Ni16Cr, NiCr6015)è un dispositivo ad alte prestazionidi acido nitricoleghe con15% di cromo- e60% di nichel, progettati per applicazioni ad alta temperatura che richiedono eccellentiresistenza all'ossidazione,resistenza alla corrosione, eresistenza elettricaQuesta lega è comunemente utilizzata in industrie quali:elementi di riscaldamento,componenti elettrici, eapplicazioni industriali ad alta temperatura.Filtro di lega di NiCr Cr15Ni60 (60Ni16Cr, NiCr6015)è una lega ad alte prestazioni che offre eccellentiresistenza all'ossidazione,stabilità ad alta temperatura, eresistenza elettrica affidabileÈ ampiamente utilizzato in industrie quali:produzione di elementi di riscaldamento,componenti elettrici, elavorazione chimicaLa sua capacità di funzionare in condizioni di calore estremo e corrosiva lo rende ideale perforni,resistori, esistemi di riscaldamento industrialiAnche se ha un costo più elevato a causa del suo contenuto di nichel, la sua durata e affidabilità in ambienti ad alto stress lo rendono un materiale prezioso per applicazioni esigenti.

Gran Bretagna	JIS	ASTM	DIN EN/DIN	GOST
Cr15Ni60	NCHW-2 NCHR-2	60Ni16Cr	NiCr6015	H15N60-Н

Principali caratteristiche delle leghe elettriche di riscaldamento Ni-Cr e Ni-Cr-Fe

Tipo Prestazioni		Cr30Ni70	Cr15Ni60	Cr20Ni35	Cr20Ni80	Cr20Ni30	Cr25Ni20
Principale Composizione chimica	Ni	Riposo	55.0-61.0	34.0-37.0	Riposo	30.0-34.0	19.0-22.0
	Cr	28.0-31.0	15.0-18.0	18.0-21.0	20.0-23.0	18.0-21.0	24.0-26.0
	Fe	≤ 10	Riposo	Riposo	≤ 10	Riposo	Riposo
Temperatura massima di funzionamento continuo dell'elemento (°C)		1250	1150	1100	1200	1100	1050
Resistenza a 20 °C ((μΩm)		1.18±0.05	1.12±0.05	10,04±0.05	10,09±0.05	10,06±0.05	0.95±0.05
Densità ((g/cm3)		8.10	8.20	7.90	8.40	7.90	7.15
Conduttività termica (KJ/m·h·°C)		45.2	45.2	43.8	60.3	43.8	43.8
Coefficiente di espansione delle linee (α×10-6/°C)		17.0	17.0	19.0	18.0	19.0	19.0
Punto di fusione (circa) ((°C)		1380	1390	1390	1400	1390	1400
Elonazione alla rottura ((%)		> 20	> 20	> 20	> 20	> 20	> 20
Struttura micrografica		Austenite	Austenite	Austenite	Austenite	Austenite	Austenite
Proprietà magnetiche		Non magnetici	a tenore di carbonio inferiore o uguale a 50 W	a tenore di carbonio inferiore o uguale a 50 W	Non magnetici	a tenore di carbonio inferiore o uguale a 50 W	Non magnetici
Nota:I vari gradi di materiale in lega di resistenza elettrica sono miscelati con la quantità di terre rare, titanio e altri oligoelementi.Per migliorare le prestazioni di lavorazione e prolungare il periodo di vita utile.

Composizione chimica Wt.% Cr15Ni60	%	Ni	Fe	C	- Sì.	M	P	S	Cr	Al
	Min.	55			0.75				15
	Max.	61	Riposo	0.08	1.6	0.6	0.02	0.015	18	0.5

Proprietà meccaniche	Condizione	Resistenza alla trazione (UTS) ((Rm)	Allungamento ((A5)
	D>3, T>0.2	≥ 600 MPa	≥25%
	0.10.2	≥ 600 MPa	≥ 20%

Caratteristiche principali del filo in lega di NiCr Cr15Ni60 / 60Ni16Cr / NiCr6015:

Composizione:

Cloruro di sodio:60% (concedendo all'lega un'eccellente stabilità ad alta temperatura e una resistenza elettrica).

Crom (Cr):15% (migliora la resistenza all'ossidazione e la resistenza a temperature elevate).

Ferro (Fe):Piccole quantità (equilibrio), che contribuiscono all'integrità strutturale della lega.

Carbonio (C):Basso contenuto di carbonio per migliorare la saldabilità delle leghe e ridurre le precipitazioni di carburo.

Resistenza alle alte temperature:

Performa bene in ambienti fino a1000°C (1832°F), mantenendo le sue proprietà strutturali e meccaniche.

Eccellente resistenza all'ossidazione:Il contenuto di cromo forma uno strato di ossido protettivo, impedendo l'ossidazione e prolungando la vita utile del materiale anche a caldo estremo.

Resistenza elettrica:

Resistenza elettrica moderata:La lega ha una resistenza elettrica stabile, che la rende adatta perresistori,elementi di riscaldamento, e altre applicazioni in cui è necessario mantenere la resistenza a temperature elevate.

È...resistenza stabilerende ideale per applicazioni che richiedonoriscaldamento preciso e costante.

Resistenza alla corrosione e alla scalabilità:

Resistenza all'ossidazione e alla corrosione:Eccellente resistenza aambienti ossidanti- esulfuroin condizioni di alta temperatura, garantendo la durata nelle applicazioni industriali.

Resistenza alla scalabilità:Si presta bene in condizioni in cui la scalabilità potrebbe compromettere l'integrità del materiale, rendendolo adatto per l'uso in ambienti come i forni industriali.

Proprietà meccaniche:

Resistenza e duttilità:Buona resistenza alla trazione ad alte temperature, unitamente alla duttilità richiesta perfabbricazione- esaldatura.

Resistenza alla stanchezza:Resiste alla fatica termica dovuta al ciclo termico, rendendolo ideale per applicazioni di riscaldamento industriale.

Saldabilità e fabbricazione:

Facile da saldare:Questa lega èsaldabileutilizzando tecniche di saldatura standard quali:GTAW (TIG)- eGMAW (MIG), con il minimo rischio di rottura.

Formabilità:Può essere facilmente trascinato in fili, barre e strisce, consentendo una vasta gamma di possibilità di fabbricazione.

Applicazioni:

Elementi di riscaldamento:Spesso utilizzati nei forni elettrici,per il riscaldamento,forni, e altre applicazioni ad alta temperatura.
Resistenze:Ideale perresistori di precisionee altri componenti elettrici per i quali è necessaria una resistenza stabile sotto il calore.
Forni industriali:utilizzati nei componenti dei forni,tubi radianti, escambiatori di calorea causa della sua resistenza alle alte temperature e all'ossidazione.
termopari e sensori:Adatto per applicazioni di termopari e di rilevamento della temperatura che operano a temperature elevate.

Vantaggi del filo in lega di NiCr Cr15Ni60 / 60Ni16Cr / NiCr6015:

Stabilità ad alte temperature:Performa efficacemente a temperature fino a1000°C (1832°F), ideale per elementi di riscaldamento e applicazioni resistive.
Resistenza all'ossidazione eccezionale:Offre un'eccellente protezione contro l'ossidazione, garantendo una lunga vita utile anche in ambienti ad alta temperatura.
Resistenza elettrica:Mantiene una resistenza stabile su un ampio intervallo di temperature, garantendo prestazioni costanti nelle applicazioni elettriche.
Saldabilità e facilità di fabbricazione:Può essere lavorato utilizzando tecniche standard di saldatura e lavorazione.
Durabilità:Resiste all'ossidazione, alla scalabilità e al ciclo termico, garantendo l'affidabilità in ambienti difficili.

Limitazioni del filo in lega di NiCr Cr15Ni60 / 60Ni16Cr / NiCr6015:

Costo:A causa dell'alto contenuto di nichel, la lega è generalmente più costosa rispetto alle leghe con un basso contenuto di nichel o cromo.
Resistenza limitata agli acidi forti:Sebbene resista all'ossidazione e alla corrosione ad alta temperatura, potrebbe non funzionare bene in ambienti altamente acidi o ambienti con elevate concentrazioni di cloruro, a differenza di altre leghe specializzate (ad es.g., Inconel).
Indurimento:Può indurire durante il lavoro a freddo, richiedendo un'attenta lavorazione per la formazione e la lavorazione.

Dati tecnici dei fili

Dia. (mm)	Area di sezione trasversale (mm2)	Peso/metro (g/m)	Resistenza/metro a 20 °C (Ω/m)	Dia. (mm)	Area di sezione trasversale (mm2)	Peso/metro (g/m)	Resistenza/metro a 20 °C (Ω/m)
0.018	0.000255	0.002117	altri, di peso inferiore o uguale a 300 g/m2	0.25	0.04909	0.4074	20.88-23.54
0.020	0.000314	0.002606	2940-3740	0.28	0.06158	0.5111	16.64-18.76
0.022	0.000380	0.003154	2440-3100	0.30	0.07069	0.5867	14.49-16.35
0.025	0.000491	0.004075	1880-2400	0.32	0.07548	0.6265	12.74-14.36
0.028	0.000616	0.005113	1530-1870	0.33	0.08553	0.7099	12.20-13.40
0.030	0.000707	0.005868	1338-1696	0.38	0.1134	0.9412	9.13-10.09
0.032	0.000804	0.006673	1180-1440	0.40	0.1257	1.0433	8.24-9.108
0.035	0.000962	0.007985	981-1200	0.41	0.132	1.0956	7.68-8.89
0.040	0.001257	0.01043	780.7-954.1	0.45	0.159	1.3197	6.51-7.196
0.045	0.00159	0.0132	594-726	0.50	0.1963	1.6293	5.273-5.829
0.050	0.001963	0.01629	499.6-610.6	0.55	0.2376	1.9721	4.518-4.994
0.055	0.00238	0.01975	407-477	0.60	0.2827	2.3464	3.797-4.197
0.063	0.00312	0.02590	321.41-377.31	0.65	0.3318	2.7539	3.235-3.575
0.070	0.00385	0.03196	260.5-305.9	0.70	0.3848	3.1938	2.789-3.083
0.080	0.005027	0.04172	199.5-234.1	0.75	0.4418	3.6669	2.43-2.686
0.090	0.006362	0.0528	157.6-185.0	0.80	0.5027	4.1724	2.136-2.36
0.100	0.007854	0.0652	127.7-149.9	0.85	0.5674	4.7094	1.891-2.091
0.110	0.009852	0.08177	105.5-123.9	0.90	0.6362	5.2805	1.687-1.865
0.120	0.01227	0.1018	88.67-104.1	0.95	0.7088	5.883	1.46-1.62
0.140	0.01539	0.1277	65.85-75.77	1.00	0.7854	6.5188	1.367-1.511
0.150	0.01767	0.1467	56.75-66.63	1.10	0.9503	7.8875	1.13-1.26
0.160	0.02011	0.01669	50.42-58.00	1.12	0.9852	8.1772	1.05-1.17
0.170	0.022700	0.1884	44.18-51.86	1.18	1.0936	9.0769	0.95-1.05
0.180	0.02545	0.2112	40.26-45.40	1.20	1.313	10.8979	0.79-0.87
0.190	0.02835	0.2353	35.37-41.53	1.30	1.327	11.0141	0.78-0.86
0.200	0.03142	0.2608	32.62-36.78	1.40	1.539	12.7737	0.70-0.77
0.212	0.035300	0.2930	28.41-33.35	1.50	1.767	14.6661	0.60-0.67
0.220	0.03801	0.3155	26.65-30.39	1.60	2.011	16.8924	0.52-0.58

Tolleranza o diametro dei fili

Fabbricazione a partire da fili	Dia.	Tolleranza
	0.018-0.025	± 0.001
	0.028-0.035	± 0.0015
	0.040-0.055	± 0.002
	0.070	± 0.0025
	0.08-0.10	± 0.003
	0.11-0.14	± 0.004
	0.16-0.20	± 0.005
	0.22-0.25	± 0.006
	0.28-0.30	± 0.007
	0.32-0.40	± 0.01
	0.41-0.50	± 0.015
	0.55-0.80	+0.02/-0.03
	0.85-1.00	+0.02/-0.03
	1.10-1.50	± 0.03
Nota:una specifica speciale può essere prodotta su richiesta del cliente.

Dati tecnici del nastro

Spessore × larghezza ((mm)	Resistenza/metro ((20 °C) (Ω/m)	Superficie/ohm (20°C) (cm)²/Ω)	Peso/metro (g/m)	Superficie/metro (cm)²/m)
0.09x2.5	5.27	9.84	1.72	51.8
0.08x0.2	74	0.0756	0.122	5.6
0.08x0.3	49.4	0.154	0.183	7.6
0.08x0.4	37	0.259	0.244	9.6
0.08x0.5	29.6	0.392	0.305	11.6
0.08x0.6	24.7	0.551	0.367	13.6
0.08x0.7	21.2	0.737	0.428	15.6
0.08x0.8	18.5	0.951	0.489	17.6
0.08x0.9	16.5	1.19	0.55	19.6
0.08x1.0	14.8	1.46	0.611	21.6
0.08x1.2	12.3	2.07	0.733	25.6
0.08x1.5	9.87	3.2	0.916	31.6
0.08x1.8	8.23	4.57	1.1	37.6
0.08x2.0	7.4	5.62	1.22	41.6
0.07x0.2	84.6	0.0638	0.107	5.4
0.07x0.3	56.4	0.131	0.16	7.4
0.07x0.4	42.3	0.222	0.214	9.4
0.07x0.5	33.9	0.337	0.267	11.4
0.07x0.6	28.2	0.475	0.321	13.4
0.07x0.7	24.2	0.637	0.374	15.4
0.07x0.8	21.2	0.822	0.428	17.4
0.07x0.9	18.8	1.03	0.481	19.4
0.07x1.0	16.9	1.26	0.535	21.4
0.07x1.2	14.1	1.8	0.641	25.4
0.07x1.5	11.3	2.78	0.802	31.4
0.06x0.2	98.7	0.0527	0.0916	5.2
0.06x0.3	65.8	0.109	0.137	7.2
0.06x0.4	49.4	0.186	0.183	9.2
0.06x0.5	39.5	0.284	0.229	11.2
0.06x0.6	32.9	0.401	0.275	13.2
0.06x0.7	28.2	0.539	0.321	15.2
0.06x0.8	24.7	0.697	0.367	17.5
0.06x0.9	21.9	0.875	0.412	19.2
0.06x1.0	19.7	1.07	0.458	21.2
0.06x1.2	16.5	1.53	0.55	25.2
0.05x0.2	118	0.0422	0.0764	5.00
0.05x0.3	79	0.0886	0.115	7.00
0.05x0.4	59.2	0.152	0.153	9.00
0.05x0.5	47.4	0.232	0.191	11.00
0.05x0.6	39.5	0.329	0.229	13.00
0.05x0.7	33.9	0.443	0.267	15.0
0.05x0.8	29.6	0.574	0.305	17.0
0.05x0.9	16.3	0.722	0.344	19.0
0.05x1.0	23.7	0.886	0.382	21.0
Il nastro è arrotolato dal filo, la superficie della sezione trasversale effettiva del nastro è inferiore dell'8% a quella calcolata dal rettangolo.
