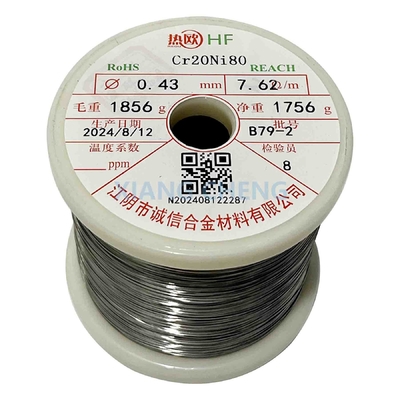

Cr20Ni80/80Ni20Cr/NiCr8020 Lega ad alte prestazioni per componenti di forni industriali

MOQ:	5 kg
standard packaging:	Confezionato con carta impermeabile o sacchetto di tessitura, in pallet o in custodia di legno.
Delivery period:	3 giorni
Metodo di pagamento:	T/T, D/P
Supply Capacity:	30 tonnellate al giorno

Informazioni di dettagli

Descrizione di prodotto

Informazione dettagliata

Luogo di origine

Marca

Senphus

Certificazione

ISO9001

Numero di modello

Cr20Ni80/80Ni20Cr/NiCr8020

Luogo di origine:

Tipo:

Leghe di Ni-Cr-Fe

Applicazione:

elemento di riscaldamento e resistenza

Colore:

Argento lucido o grigio scuro

Densità:

Resistenza a 20 °C:

1.09±0.05

Punto di fusione (℃):

Conduttività termica KJ/mh °C:

Allungamento alla rottura ((%)):

Evidenziare:

Cavi in lega di NiCr resistenti

Cavi in lega di Cr20Ni80 NiCr

Cavi in lega di NiCr con elemento di riscaldamento

Descrizione di prodotto

Cr20Ni80/80Ni20Cr/NiCr8020 Lega ad alte prestazioni per componenti di forni industriali

Cr20Ni80è una lega composta da circa il 20% di cromo (Cr) e l'80% di nichel (Ni), nota per la sua eccezionale resistenza all'ossidazione e alla corrosione, in particolare ad alte temperature.Il suo elevato contenuto di nichel gli conferisce un'eccellente resistenza agli ambienti acidi e alcaliniIl componente cromo migliora la sua capacità di formare uno strato di ossido protettivo, che migliora ulteriormente la sua resistenza all'ossidazione.

Questa lega è particolarmente apprezzata per le sue prestazioni ad alte temperature, mantenendo la sua resistenza e stabilità a temperature fino a 1.100°C.compresa la resistenza, duttilità e resistenza all'usura e alla stanchezza.

Cr20Ni80 è comunemente utilizzato inelementi di riscaldamentoper forni elettrici, forni e bobine di riscaldamento a causa della sua capacità di resistere a forti sollecitazioni termiche.applicazioni industrialiCome i componenti dei forni e le attrezzature di lavorazione chimica, dove sono essenziali elevate temperature e resistenza alla corrosione.La capacità della lega di resistere alla degradazione termica e di mantenere la resistività elettrica la rende un materiale affidabile per applicazioni industriali impegnative.

Composizione chimica Wt.% Cr20Ni80	%	Ni	Fe	C	- Sì.	M	P	S	Cr	Al
	Min.				0.75				20
	Max.	Riposo	1	0.08	1.6	0.6	0.02	0.015	23	0.5

Tipo

Gran Bretagna	JIS	ASTM	DIN EN/DIN	GOST
Cr20Ni80	NCHW-1 NCHR-1	80Ni20Cr	NiCr8020	X20N80-N

Principali caratteristiche delle leghe elettriche di riscaldamento Ni-Cr e Ni-Cr-Fe

Tipo Prestazioni		Cr30Ni70	Cr15Ni60	Cr20Ni35	Cr20Ni80	Cr20Ni30	Cr25Ni20
Principale Composizione chimica	Ni	Riposo	55.0-61.0	34.0-37.0	Riposo	30.0-34.0	19.0-22.0
	Cr	28.0-31.0	15.0-18.0	18.0-21.0	20.0-23.0	18.0-21.0	24.0-26.0
	Fe	≤ 10	Riposo	Riposo	≤ 10	Riposo	Riposo
Temperatura massima di funzionamento continuo dell'elemento (°C)		1250	1150	1100	1200	1100	1050
Resistenza a 20 °C ((μΩm)		1.18±0.05	1.12±0.05	10,04±0.05	1.09±0.05	10,06±0.05	0.95±0.05
Densità ((g/cm3)		8.10	8.20	7.90	8.40	7.90	7.15
Conduttività termica (KJ/m·h·°C)		45.2	45.2	43.8	60.3	43.8	43.8
Coefficiente di espansione delle linee (α×10-6/°C)		17.0	17.0	19.0	18.0	19.0	19.0
Punto di fusione (circa) ((°C)		1380	1390	1390	1400	1390	1400
Elonazione alla rottura ((%)		> 20	> 20	> 20	> 20	> 20	> 20
Struttura micrografica		Austenite	Austenite	Austenite	Austenite	Austenite	Austenite
Proprietà magnetiche		Non magnetici	a tenore di carbonio inferiore o uguale a 50 W	a tenore di carbonio inferiore o uguale a 50 W	Non magnetici	a tenore di carbonio inferiore o uguale a 50 W	Non magnetici
Nota:I vari gradi di materiale in lega di resistenza elettrica sono miscelati con la quantità di terre rare, titanio e altri oligoelementi.Per migliorare le prestazioni di lavorazione e prolungare il periodo di vita utile.

Alcune caratteristiche chiave del Cr20Ni80 includono:

Alto contenuto di nichel:
- Con circa l'80% di nichel, il Cr20Ni80 offre un'eccellente resistenza alla corrosione e all'ossidazione, in particolare in ambienti ad alta temperatura.
Resistenza alla corrosione:
- La lega è altamente resistente a una varietà di mezzi corrosivi, tra cui acidi, alcali e soluzioni di sale, il che la rende adatta per l'uso nella lavorazione chimica e nelle applicazioni marine.
Stabilità termica:
- Il Cr20Ni80 mantiene le sue proprietà a temperature elevate, consentendo un uso continuo fino a circa 1200°C senza degradazione significativa.
Basso coefficiente di espansione:
- La lega ha un basso coefficiente di espansione termica, il che significa che non cambia significativamente le dimensioni con i cambiamenti di temperatura, contribuendo alla sua stabilità nelle applicazioni ad alta temperatura.
Non magnetici:
- Il Cr20Ni80 non è magnetico, il che è un vantaggio nelle applicazioni in cui i campi magnetici potrebbero interferire con le prestazioni.
Formabilità:
- La lega è relativamente facile da formare e modellare, rendendola adatta a una varietà di processi di produzione, tra cui saldatura, brasatura e lavorazione a freddo e caldo.
Proprietà elettriche:
- Sebbene non sia utilizzato principalmente per applicazioni elettriche, il Cr20Ni80 ha una conduttività elettrica accettabile, che può essere utilizzata in determinati progetti di elementi di riscaldamento.
Saldabilità:
- Il Cr20Ni80 può essere saldato utilizzando varie tecniche, tra cui la saldatura TIG (Tungsten Inert Gas) e MIG (Metal Inert Gas), che consente la fabbricazione di componenti complessi.

Queste caratteristiche rendono il Cr20Ni80 una scelta popolare in una varietà di settori in cui sono richieste prestazioni ad alta temperatura, resistenza alla corrosione e stabilità dimensionale.

Applicazioni:

Elementi di riscaldamento: il Cr20Ni80 è ampiamente utilizzato in elementi elettrici di riscaldamento per forni industriali, forni elettrici,e riscaldatori domestici grazie alla sua capacità di resistere a temperature elevate (fino a 1200°C) e alle sue eccellenti proprietà di resistenza elettrica.
Resistenze di precisione:La lega è adatta per la fabbricazione di resistenze di precisione e di shunt, in quanto mantiene valori di resistenza stabili in un ampio intervallo di temperature,che lo rende ideale per strumenti di misura elettrici.
Nastro di resistenza:Cr20Ni80 è utilizzato nella produzione di nastro di resistenza per scatole di resistenza di alta qualità, garantendo prestazioni affidabili in varie applicazioni elettriche.
Applicazioni industriali:È utilizzato in varie applicazioni industriali, compresi i forni per il trattamento termico, dove le sue prestazioni ad alte temperature e la sua resistenza alla corrosione sono essenziali.
Componenti aerospaziali:La lega è utilizzata nelle applicazioni aerospaziali, in particolare nei componenti che richiedono elevata resistenza e stabilità a temperature elevate.
Applicazioni marine:Cr20Ni80 è utilizzato anche in ambienti marini per componenti che richiedono resistenza alla corrosione dell'acqua di mare e alle alte temperature.

Queste applicazioni dimostrano la versatilità del Cr20Ni80 in settori in cui elevate prestazioni, durata e resistenza alle condizioni estreme sono fondamentali.

Per ulteriori dettagli sulle proprietà e sulle applicazioni del Cr20Ni80, è possibile consultare le relative schede tecniche e le norme del settore.

Dati tecnici dei fili

Dia. (mm)	Area di sezione trasversale (mm2)	Peso/metro (g/m)	Resistenza/metro a 20 °C (Ω/m)	Dia. (mm)	Area di sezione trasversale (mm2)	Peso/metro (g/m)	Resistenza/metro a 20 °C (Ω/m)
0.018	0.000255	0.002117	altri, di peso inferiore o uguale a 300 g/m2	0.25	0.04909	0.4074	20.88-23.54
0.020	0.000314	0.002606	2940-3740	0.28	0.06158	0.5111	16.64-18.76
0.022	0.000380	0.003154	2440-3100	0.30	0.07069	0.5867	14.49-16.35
0.025	0.000491	0.004075	1880-2400	0.32	0.07548	0.6265	12.74-14.36
0.028	0.000616	0.005113	1530-1870	0.33	0.08553	0.7099	12.20-13.40
0.030	0.000707	0.005868	1338-1696	0.38	0.1134	0.9412	9.13-10.09
0.032	0.000804	0.006673	1180-1440	0.40	0.1257	1.0433	8.24-9.108
0.035	0.000962	0.007985	981-1200	0.41	0.132	1.0956	7.68-8.89
0.040	0.001257	0.01043	780.7-954.1	0.45	0.159	1.3197	6.51-7.196
0.045	0.00159	0.0132	594-726	0.50	0.1963	1.6293	5.273-5.829
0.050	0.001963	0.01629	499.6-610.6	0.55	0.2376	1.9721	4.518-4.994
0.055	0.00238	0.01975	407-477	0.60	0.2827	2.3464	3.797-4.197
0.063	0.00312	0.02590	321.41-377.31	0.65	0.3318	2.7539	3.235-3.575
0.070	0.00385	0.03196	260.5-305.9	0.70	0.3848	3.1938	2.789-3.083
0.080	0.005027	0.04172	199.5-234.1	0.75	0.4418	3.6669	2.43-2.686
0.090	0.006362	0.0528	157.6-185.0	0.80	0.5027	4.1724	2.136-2.36
0.100	0.007854	0.0652	127.7-149.9	0.85	0.5674	4.7094	1.891-2.091
0.110	0.009852	0.08177	105.5-123.9	0.90	0.6362	5.2805	1.687-1.865
0.120	0.01227	0.1018	88.67-104.1	0.95	0.7088	5.883	1.46-1.62
0.140	0.01539	0.1277	65.85-75.77	1.00	0.7854	6.5188	1.367-1.511
0.150	0.01767	0.1467	56.75-66.63	1.10	0.9503	7.8875	1.13-1.26
0.160	0.02011	0.01669	50.42-58.00	1.12	0.9852	8.1772	1.05-1.17
0.170	0.022700	0.1884	44.18-51.86	1.18	1.0936	9.0769	0.95-1.05
0.180	0.02545	0.2112	40.26-45.40	1.20	1.313	10.8979	0.79-0.87
0.190	0.02835	0.2353	35.37-41.53	1.30	1.327	11.0141	0.78-0.86
0.200	0.03142	0.2608	32.62-36.78	1.40	1.539	12.7737	0.70-0.77
0.212	0.035300	0.2930	28.41-33.35	1.50	1.767	14.6661	0.60-0.67
0.220	0.03801	0.3155	26.65-30.39	1.60	2.011	16.8924	0.52-0.58

Tolleranza o diametro dei fili

Fabbricazione a partire da fili	Dia.	Tolleranza
	0.018-0.025	± 0.001
	0.028-0.035	± 0.0015
	0.040-0.055	± 0.002
	0.070	± 0.0025
	0.08-0.10	± 0.003
	0.11-0.14	± 0.004
	0.16-0.20	± 0.005
	0.22-0.25	± 0.006
	0.28-0.30	± 0.007
	0.32-0.40	± 0.01
	0.41-0.50	± 0.015
	0.55-0.80	+0.02/-0.03
	0.85-1.00	+0.02/-0.03
	1.10-1.50	± 0.03
Nota:una specifica speciale può essere prodotta su richiesta del cliente.

Dati tecnici del nastro

Spessore × larghezza ((mm)	Resistenza/metro ((20 °C) (Ω/m)	Superficie/ohm (20°C) (cm)²/Ω)	Peso/metro (g/m)	Superficie/metro (cm)²/m)
0.09x2.5	5.27	9.84	1.72	51.8
0.08x0.2	74	0.0756	0.122	5.6
0.08x0.3	49.4	0.154	0.183	7.6
0.08x0.4	37	0.259	0.244	9.6
0.08x0.5	29.6	0.392	0.305	11.6
0.08x0.6	24.7	0.551	0.367	13.6
0.08x0.7	21.2	0.737	0.428	15.6
0.08x0.8	18.5	0.951	0.489	17.6
0.08x0.9	16.5	1.19	0.55	19.6
0.08x1.0	14.8	1.46	0.611	21.6
0.08x1.2	12.3	2.07	0.733	25.6
0.08x1.5	9.87	3.2	0.916	31.6
0.08x1.8	8.23	4.57	1.1	37.6
0.08x2.0	7.4	5.62	1.22	41.6
0.07x0.2	84.6	0.0638	0.107	5.4
0.07x0.3	56.4	0.131	0.16	7.4
0.07x0.4	42.3	0.222	0.214	9.4
0.07x0.5	33.9	0.337	0.267	11.4
0.07x0.6	28.2	0.475	0.321	13.4
0.07x0.7	24.2	0.637	0.374	15.4
0.07x0.8	21.2	0.822	0.428	17.4
0.07x0.9	18.8	1.03	0.481	19.4
0.07x1.0	16.9	1.26	0.535	21.4
0.07x1.2	14.1	1.8	0.641	25.4
0.07x1.5	11.3	2.78	0.802	31.4
0.06x0.2	98.7	0.0527	0.0916	5.2
0.06x0.3	65.8	0.109	0.137	7.2
0.06x0.4	49.4	0.186	0.183	9.2
0.06x0.5	39.5	0.284	0.229	11.2
0.06x0.6	32.9	0.401	0.275	13.2
0.06x0.7	28.2	0.539	0.321	15.2
0.06x0.8	24.7	0.697	0.367	17.5
0.06x0.9	21.9	0.875	0.412	19.2
0.06x1.0	19.7	1.07	0.458	21.2
0.06x1.2	16.5	1.53	0.55	25.2
0.05x0.2	118	0.0422	0.0764	5.00
0.05x0.3	79	0.0886	0.115	7.00
0.05x0.4	59.2	0.152	0.153	9.00
0.05x0.5	47.4	0.232	0.191	11.00
0.05x0.6	39.5	0.329	0.229	13.00
0.05x0.7	33.9	0.443	0.267	15.0
0.05x0.8	29.6	0.574	0.305	17.0
0.05x0.9	16.3	0.722	0.344	19.0
0.05x1.0	23.7	0.886	0.382	21.0
Il nastro è arrotolato dal filo, la superficie della sezione trasversale effettiva del nastro è inferiore dell'8% a quella calcolata dal rettangolo.
