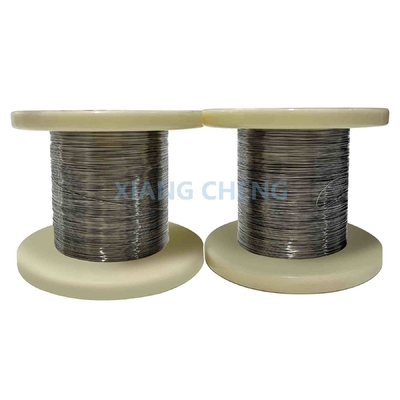

Cr15Ni60/60Ni16Cr/NiCr6015 NiCr lega prestazioni costanti in applicazioni ad alta resistenza

MOQ:	5 kg
standard packaging:	Confezionato con carta impermeabile o sacchetto di tessitura, in pallet o in custodia di legno.
Delivery period:	3 giorni
Metodo di pagamento:	T/T, D/P
Supply Capacity:	30 tonnellate al giorno

Informazioni di dettagli

Descrizione di prodotto

Informazione dettagliata

Luogo di origine

Marca

Senphus

Certificazione

ISO9001

Numero di modello

Cr15Ni60/60Ni16Cr/NiCr6015

Luogo di origine:

Tipo:

Leghe di Ni-Cr-Fe

Applicazione:

elemento di riscaldamento e resistenza

Colore:

Argento lucido o grigio scuro

Densità:

Resistenza a 20 °C:

1.12±0.05

Punto di fusione (℃):

Conduttività termica:

45.2 ((KJ/mh °C)

Allungamento alla rottura ((%)):

Evidenziare:

Leghe NiCr ad alta resistenza

Leghe di NiCr ad alta temperatura

Leghe di Cr15Ni60 NiCr

Descrizione di prodotto

Cr15Ni60/60Ni16Cr/NiCr6015 NiCr lega prestazioni costanti in applicazioni ad alta resistenza

Il Cr15Ni60 è una lega di riscaldamento elettrico ad alta resistenza caratterizzata da un'eccellente resistenza ad alte temperature e resistenza all'ossidazione.con il saldo di ferro e tracce di altri elementiQuesta composizione conferisce alla lega una resistenza stabile che aumenta linearmente con la temperatura, rendendola ideale per applicazioni che richiedono un preciso controllo della temperatura.Cr15Ni60 presenta una forte resistenza all'ossidazione, anche a temperature fino a 1000°C, a causa della formazione di uno strato protettivo di ossido di cromo che impedisce un'ulteriore ossidazione.e altre apparecchiature ad alta temperatura in cui è fondamentale un riscaldamento costante e affidabileLe proprietà della lega, come la bassa espansione termica e l'elevata resistività, la rendono una scelta preferita per gli elementi elettrici di riscaldamento in vari processi industriali.

Gran Bretagna	JIS	ASTM	DIN EN/DIN	GOST
Cr15Ni60	NCHW-2 NCHR-2	60Ni16Cr	NiCr6015	H15N60-Н

Principali caratteristiche delle leghe elettriche di riscaldamento Ni-Cr e Ni-Cr-Fe

Tipo Prestazioni		Cr30Ni70	Cr15Ni60	Cr20Ni35	Cr20Ni80	Cr20Ni30	Cr25Ni20
Principale Composizione chimica	Ni	Riposo	55.0-61.0	34.0-37.0	Riposo	30.0-34.0	19.0-22.0
	Cr	28.0-31.0	15.0-18.0	18.0-21.0	20.0-23.0	18.0-21.0	24.0-26.0
	Fe	≤ 10	Riposo	Riposo	≤ 10	Riposo	Riposo
Temperatura massima di funzionamento continuo dell'elemento (°C)		1250	1150	1100	1200	1100	1050
Resistenza a 20 °C ((μΩm)		1.18±0.05	1.12±0.05	10,04±0.05	1.09±0.05	10,06±0.05	0.95±0.05
Densità ((g/cm3)		8.10	8.20	7.90	8.40	7.90	7.15
Conduttività termica (KJ/m·h·°C)		45.2	45.2	43.8	60.3	43.8	43.8
Coefficiente di espansione delle linee (α×10-6/°C)		17.0	17.0	19.0	18.0	19.0	19.0
Punto di fusione (circa) ((°C)		1380	1390	1390	1400	1390	1400
Elonazione alla rottura ((%)		> 20	> 20	> 20	> 20	> 20	> 20
Struttura micrografica		Austenite	Austenite	Austenite	Austenite	Austenite	Austenite
Proprietà magnetiche		Non magnetici	a tenore di carbonio inferiore o uguale a 50 W	a tenore di carbonio inferiore o uguale a 50 W	Non magnetici	a tenore di carbonio inferiore o uguale a 50 W	Non magnetici
Nota:I vari gradi di materiale in lega di resistenza elettrica sono miscelati con la quantità di terre rare, titanio e altri oligoelementi.Per migliorare le prestazioni di lavorazione e prolungare il periodo di vita utile.

Composizione chimica Wt.% Cr15Ni60	%	Ni	Fe	C	- Sì.	M	P	S	Cr	Al
	Min.	55			0.75				15
	Max.	61	Riposo	0.08	1.6	0.6	0.02	0.015	18	0.5

Proprietà meccaniche	Condizione	Resistenza alla trazione (UTS) ((Rm)	Allungamento ((A5)
	D>3, T>0.2	≥ 600 MPa	≥25%
	0.10.2	≥ 600 MPa	≥ 20%

Tra le caratteristiche principali del Cr15Ni60 figurano:

Alta resistenza e stabilità a temperatura:Cr15Ni60 è noto per la sua elevata resistività elettrica e resistenza stabile a temperatura ambiente e ad alte temperature, che è cruciale per le applicazioni di controllo della temperatura di precisione.
Eccellente resistenza alle alte temperature:La lega mantiene la sua resistenza ad alte temperature, con un punto di fusione di circa 1420°C e una conservazione delle proprietà meccaniche fino a 1200°C.
Buona resistenza alla corrosione:Grazie al suo contenuto di cromo, il Cr15Ni60 presenta un'eccellente resistenza all'ossidazione e alla corrosione, soprattutto in ambienti acidi e alcalini.
Proprietà fisiche:La lega ha una densità di 8,2 g/cm3 e una resistività di circa 1,10-1,15 μΩ·m, il che contribuisce alla sua efficiente generazione di calore e alla sua stabilità.
Resistenza meccanica:Il Cr15Ni60 presenta buone proprietà meccaniche, con una resistenza alla trazione di circa 600 MPa e un tasso di allungamento del 20%-30% a temperatura ambiente.
Proprietà termiche:Ha una conduttività termica di 11,3 W/m·K, che aiuta a concentrare il calore durante il processo di riscaldamento.
Composizione chimica:Composto principalmente da nichel (58-61%) e cromo (14-16%), il resto è costituito da ferro e tracce di altri elementi come manganese e silicio.
Microstruttura e stabilità di fase:Il Cr15Ni60 ha una struttura austenitica monofase, che contribuisce alla sua stabilità ad alte temperature e alla sua resistenza alla crescita del grano e alla trasformazione di fase.

Queste caratteristiche rendono il Cr15Ni60 un materiale prezioso in varie applicazioni industriali, in particolare quelle che richiedono resistenza e stabilità ad alte temperature.

Applicazioni:

Resistenze di precisione, normale e shunt: La lega è adatta per la produzione di resistenze di precisione, normali e di shunt a causa della sua elevata resistività elettrica e della sua resistenza stabile a temperatura ambiente e ad alta temperatura
Elementi di riscaldamento: Cr15Ni60 è utilizzato come elemento di riscaldamento, principalmente per forni per trattamento termico periodico a temperature inferiori a 900°C
Tubi elettrici di riscaldamento di alta qualità e apparecchi di riscaldamento domestici: La lega è utilizzata nei cavi elettrici di riscaldamento per tubi di riscaldamento elettrici di alta qualità e per scaldabagni elettrici per uso domestico di alta qualità
Nastro di resistenza per scatole di alta qualità: viene utilizzato nel nastro di resistenza per scatole di resistenza di alta qualità
Forni elettrici industriali: Il Cr15Ni60 è ampiamente utilizzato nei forni elettrici industriali, nella metallurgia, nei macchinari e negli elettrodomestici per la produzione di elementi di riscaldamento e di elementi di resistenza
Componenti aerospaziali e ad alta temperatura: La lega è utilizzata nell'industria aerospaziale per componenti ad alta temperatura come turbine a gas e parti di motori a reazione che richiedono resistenza alle alte temperature e all'ossidazione
Apparecchiature per il trattamento termico: il Cr15Ni60 è utilizzato nelle apparecchiature di trattamento termico per la fabbricazione di rivestimenti per forni ad alta temperatura e tubi di protezione per termocoppie,garantire l'accuratezza e la coerenza dei processi di trattamento termico

Queste applicazioni evidenziano la versatilità e l'importanza del Cr15Ni60 in vari settori in cui la resistenza alle alte temperature, la stabilità e l'affidabilità sono fondamentali.

Dati tecnici dei fili

Dia. (mm)	Area di sezione trasversale (mm2)	Peso/metro (g/m)	Resistenza/metro a 20 °C (Ω/m)	Dia. (mm)	Area di sezione trasversale (mm2)	Peso/metro (g/m)	Resistenza/metro a 20 °C (Ω/m)
0.018	0.000255	0.002117	altri, di peso inferiore o uguale a 300 g/m2	0.25	0.04909	0.4074	20.88-23.54
0.020	0.000314	0.002606	2940-3740	0.28	0.06158	0.5111	16.64-18.76
0.022	0.000380	0.003154	2440-3100	0.30	0.07069	0.5867	14.49-16.35
0.025	0.000491	0.004075	1880-2400	0.32	0.07548	0.6265	12.74-14.36
0.028	0.000616	0.005113	1530-1870	0.33	0.08553	0.7099	12.20-13.40
0.030	0.000707	0.005868	1338-1696	0.38	0.1134	0.9412	9.13-10.09
0.032	0.000804	0.006673	1180-1440	0.40	0.1257	1.0433	8.24-9.108
0.035	0.000962	0.007985	981-1200	0.41	0.132	1.0956	7.68-8.89
0.040	0.001257	0.01043	780.7-954.1	0.45	0.159	1.3197	6.51-7.196
0.045	0.00159	0.0132	594-726	0.50	0.1963	1.6293	5.273-5.829
0.050	0.001963	0.01629	499.6-610.6	0.55	0.2376	1.9721	4.518-4.994
0.055	0.00238	0.01975	407-477	0.60	0.2827	2.3464	3.797-4.197
0.063	0.00312	0.02590	321.41-377.31	0.65	0.3318	2.7539	3.235-3.575
0.070	0.00385	0.03196	260.5-305.9	0.70	0.3848	3.1938	2.789-3.083
0.080	0.005027	0.04172	199.5-234.1	0.75	0.4418	3.6669	2.43-2.686
0.090	0.006362	0.0528	157.6-185.0	0.80	0.5027	4.1724	2.136-2.36
0.100	0.007854	0.0652	127.7-149.9	0.85	0.5674	4.7094	1.891-2.091
0.110	0.009852	0.08177	105.5-123.9	0.90	0.6362	5.2805	1.687-1.865
0.120	0.01227	0.1018	88.67-104.1	0.95	0.7088	5.883	1.46-1.62
0.140	0.01539	0.1277	65.85-75.77	1.00	0.7854	6.5188	1.367-1.511
0.150	0.01767	0.1467	56.75-66.63	1.10	0.9503	7.8875	1.13-1.26
0.160	0.02011	0.01669	50.42-58.00	1.12	0.9852	8.1772	1.05-1.17
0.170	0.022700	0.1884	44.18-51.86	1.18	1.0936	9.0769	0.95-1.05
0.180	0.02545	0.2112	40.26-45.40	1.20	1.313	10.8979	0.79-0.87
0.190	0.02835	0.2353	35.37-41.53	1.30	1.327	11.0141	0.78-0.86
0.200	0.03142	0.2608	32.62-36.78	1.40	1.539	12.7737	0.70-0.77
0.212	0.035300	0.2930	28.41-33.35	1.50	1.767	14.6661	0.60-0.67
0.220	0.03801	0.3155	26.65-30.39	1.60	2.011	16.8924	0.52-0.58

Tolleranza o diametro dei fili

Fabbricazione a partire da fili	Dia.	Tolleranza
	0.018-0.025	± 0.001
	0.028-0.035	± 0.0015
	0.040-0.055	± 0.002
	0.070	± 0.0025
	0.08-0.10	± 0.003
	0.11-0.14	± 0.004
	0.16-0.20	± 0.005
	0.22-0.25	± 0.006
	0.28-0.30	± 0.007
	0.32-0.40	± 0.01
	0.41-0.50	± 0.015
	0.55-0.80	+0.02/-0.03
	0.85-1.00	+0.02/-0.03
	1.10-1.50	± 0.03
Nota:una specifica speciale può essere prodotta su richiesta del cliente.

Dati tecnici del nastro

Spessore × larghezza ((mm)	Resistenza/metro ((20 °C) (Ω/m)	Superficie/ohm (20°C) (cm)²/Ω)	Peso/metro (g/m)	Superficie/metro (cm)²/m)
0.09x2.5	5.27	9.84	1.72	51.8
0.08x0.2	74	0.0756	0.122	5.6
0.08x0.3	49.4	0.154	0.183	7.6
0.08x0.4	37	0.259	0.244	9.6
0.08x0.5	29.6	0.392	0.305	11.6
0.08x0.6	24.7	0.551	0.367	13.6
0.08x0.7	21.2	0.737	0.428	15.6
0.08x0.8	18.5	0.951	0.489	17.6
0.08x0.9	16.5	1.19	0.55	19.6
0.08x1.0	14.8	1.46	0.611	21.6
0.08x1.2	12.3	2.07	0.733	25.6
0.08x1.5	9.87	3.2	0.916	31.6
0.08x1.8	8.23	4.57	1.1	37.6
0.08x2.0	7.4	5.62	1.22	41.6
0.07x0.2	84.6	0.0638	0.107	5.4
0.07x0.3	56.4	0.131	0.16	7.4
0.07x0.4	42.3	0.222	0.214	9.4
0.07x0.5	33.9	0.337	0.267	11.4
0.07x0.6	28.2	0.475	0.321	13.4
0.07x0.7	24.2	0.637	0.374	15.4
0.07x0.8	21.2	0.822	0.428	17.4
0.07x0.9	18.8	1.03	0.481	19.4
0.07x1.0	16.9	1.26	0.535	21.4
0.07x1.2	14.1	1.8	0.641	25.4
0.07x1.5	11.3	2.78	0.802	31.4
0.06x0.2	98.7	0.0527	0.0916	5.2
0.06x0.3	65.8	0.109	0.137	7.2
0.06x0.4	49.4	0.186	0.183	9.2
0.06x0.5	39.5	0.284	0.229	11.2
0.06x0.6	32.9	0.401	0.275	13.2
0.06x0.7	28.2	0.539	0.321	15.2
0.06x0.8	24.7	0.697	0.367	17.5
0.06x0.9	21.9	0.875	0.412	19.2
0.06x1.0	19.7	1.07	0.458	21.2
0.06x1.2	16.5	1.53	0.55	25.2
0.05x0.2	118	0.0422	0.0764	5.00
0.05x0.3	79	0.0886	0.115	7.00
0.05x0.4	59.2	0.152	0.153	9.00
0.05x0.5	47.4	0.232	0.191	11.00
0.05x0.6	39.5	0.329	0.229	13.00
0.05x0.7	33.9	0.443	0.267	15.0
0.05x0.8	29.6	0.574	0.305	17.0
0.05x0.9	16.3	0.722	0.344	19.0
0.05x1.0	23.7	0.886	0.382	21.0
Il nastro è arrotolato dal filo, la superficie della sezione trasversale effettiva del nastro è inferiore dell'8% a quella calcolata dal rettangolo.

Cr15Ni60/60Ni16Cr/NiCr6015 NiCr lega prestazioni costanti in applicazioni ad alta resistenza 0
