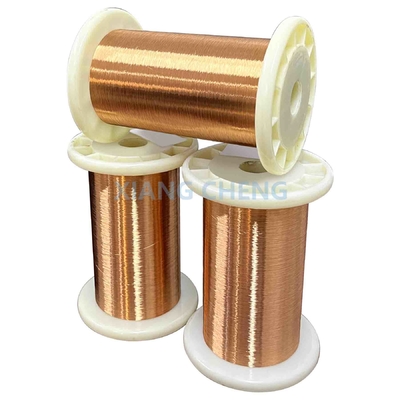

6J12/6J12P/6J12X filo resistente ad alta resistenza per applicazioni meccaniche

MOQ:	5 kg
standard packaging:	Confezionato con carta impermeabile o sacchetto di tessitura, in pallet o in custodia di legno.
Delivery period:	3 giorni
Metodo di pagamento:	T/T, D/P
Supply Capacity:	30 tonnellate al giorno

Informazioni di dettagli

Descrizione di prodotto

Informazione dettagliata

Luogo di origine

Marca

Senphus

Certificazione

ISO9001

Numero di modello

6J12/6J12P/6J12X

Luogo di origine:

Jiangsu, Cina

Tipo:

Manganina

Applicazione:

Elementi di resistenza e resistenze di shunt di strumenti di precisione

Colore:

Giallo ottone

Nome del prodotto:

6J12 filo di manganine

Resistività per volume (μΩ·m):

0.47±0.03

Temperatura di applicazione:

Coefficiente resistenza-temperatura (β×10-6 °C-1):

- 0,7 ~ 0

Tasso di campo elettromagnetico termico per rame:

Evidenziare:

6J12 filo di resistenza di precisione

Cavo di resistenza ad alta resistenza di precisione

Applicazioni meccaniche

Descrizione di prodotto

6J12/6J12P/6J12X filo resistente ad alta resistenza per applicazioni meccaniche

IlFiltro di lega 6J12è un materiale di tipo manganino composto principalmente da rame (Cu), nichel (Ni) e manganese (Mn). È progettato per applicazioni elettriche di precisione che richiedono eccezionale stabilità e affidabilità.Questa lega è notevole per la sua elevata resistività elettrica, bassa forza elettromotrice termica (EMF) e minimo coefficiente di resistenza a temperatura (TCR),garantire prestazioni costanti su un'ampia gamma di temperature.

Il filo in lega 6J12 combina eccellente stabilità elettrica, resistenza meccanica ed efficienza economica.che lo rende una scelta affidabile per l'industriaLa sua eccellente stabilità elettrica, resistenza meccanica ed efficienza economica la rendono più performante grazie a un'adeguata ricottura e una corretta manipolazione.che lo rende una scelta affidabile per l'industria, scientifico e di precisione elettrica.

Composizione chimica

Nome	Tipo	Composizione chimica principale in %
Nome	Tipo	Cu	M	Ni	- Sì.
Manganina	6J12	Riposo	11~13	2 ~ 3	/
F1 Manganina	6J8	Riposo	8 ~ 10	/	1 ~ 2
F2 Manganina	6J13	Riposo	11~13	2 ~ 5	/

Resistenza volumica dei fili, delle lamiere e dei nastri

Nome	Tipo	Resistività per volume (μΩ·m)
Manganina	6J12	0.47±0.03
F1 Manganina	6J8	0.35±0.05
F2 Manganina	6J13	0.44±0.04

Coefficiente di resistenza-temperatura medio di Constantan

Nome		Temperatura di applicazione	Temperatura di prova	Coefficiente resistenza-temperatura		Coefficiente di resistenza-temperatura medio
				α × 10^-6°C^-1	β×10^-6°C^-1	α×10-6 °C-1
Filati di manganese, fogli	Livello 1	5 ~ 45	10, 20, 40	-3~+5	- 0,7 ~ 0	/
	Livello 2			-5~+10
	Livello 3			-10 ~ +5
F1 filo di manganine, lamiera		10~80	10, 20, 40	-5~+10	-0,25~0	/
F2 Filato di manganine, lamiera		10~80		0~+40	- 0,7 ~ 1	/

Tasso di allungamento

Dia.	Tasso di allungamento (Lo=200 mm), %
0.05	6
> 0,05 ~ 0.10	8
> 0,10 ~ 0.50	12
> 0.50	15

Tasso di campo elettromagnetico termico per rame

Nome	Tipo	Temperatura	Tasso medio dei campi elettromagnetici termici del rame
Manganina	6J12	0~100	1
F1 Manganina	6J8	0~100	2
F2 Manganina	6J13	0~100	3
Nota: il tasso di CEM termico per il rame è il valore assoluto

Peso netto per bobina

Dia (mm)	Peso netto (g)	Dia (mm)	Peso netto (g)
0.02 ~ 0.025	5	> 0,28 ~ 0.45	300
> 0,025 ~ 0.03	10	> 0,45 ~ 0.63	400
> 0,03 ~ 0.04	15	> 0,63 ~ 0.75	700
> 0,04 ~ 0.06	30	> 0,75 ~ 1.18	1200
> 0,06 ~ 0.08	60	> 1,18 ~ 2.50	2000
> 0,08 ~ 0.15	80	> 2,50 ~ 3.00	3000
> 0,15 ~ 0.28	150

Manganina ((6J12) Dati tecnici dei fili

Dia. (mm)	Area di sezione trasversale (mm2)	Peso/metro (g/m)	Resistenza/metro a 20°C (Ω/m)	Dia. (mm)	Area di sezione trasversale (mm2)	Peso/metro (g/m)	Resistenza/metro a 20°C (Ω/m)
0.020	0.000314	0.00265	1346-1646	0.224	0.03941	0.3326	11.2-12.6
0.022	0.000318	0.00321	1113-1360	0.250	0.04909	0.414	9.00-10.15
0.025	0.000491	0.00414	862-1053	0.280	0.06158	0.5197	7.17-8.09
0.028	0.000616	0.0052	687-840	0.315	0.07793	0.6577	5.73-6.33
0.032	0.000804	0.00679	583-631	0.355	0.9898	0.8354	4.51-4.99
0.036	0.001018	0.00859	452-499	0.400	0.1257	1.061	3.55-3.93
0.040	0.001257	0.01061	344-404	0.450	0.159	1.342	2.81-3.10
0.045	0.001509	0.01342	272-319	0.500	0.1963	1.657	2.27-2.51
0.050	0.001963	0.01657	220-259	0.560	0.2463	2.08	1.83-1.98
0.056	0.002463	0.02079	176-206	0.630	0.3117	2.63	1.45-1.57
0.063	0.003117	0.02631	139-163	0.710	0.3959	3.34	1.14-1.23
0.071	0.003959	0.03341	109-128	0.750	0.4418	3.73	1.02-1.11
0.080	0.005027	0.04243	86.0-101.0	0.800	0.5027	4.24	0.898-0.972
0.090	0.006362	0.0537	68.0-79.80	0.850	0.5674	4.79	0.795-0.861
0.100	0.007854	0.0663	55.1-64.6	0.900	0.6362	5.37	0.709-0.768
0.112	0.009852	0.08315	44.4-51.0	0.950	0.7088	5.98	0.637-0.690
0.125	0.01227	0.1036	35.6-41.0	1.000	0.7854	6.63	0.574-0.622
0.140	0.01539	0.1299	28.4-32.7	1.060	0.8825	7.45	0.511-0.554
0.150	0.01767	0.1491	24.7-28.5	1.120	0.9852	8.32	0.458-0.496
0.160	0.02011	0.1697	21.7-25.0	1.180	1.094	9.23	0.413-0.447
0.170	0.02270	0.1916	19.3-22.2	1.250	1.227	10.36	0.368-0.398
0.180	0.02545	0.2148	17.2-19.8	1.320	1.368	11.55	0.330-0.357
0.190	0.02835	0.239	15.4-17.7	1.400	1.539	12.99	0.293-0.318
0.200	0.03142	0.2652	14.1-15.9	1.500	1.767	14.91	0.255-0.277
0.212	0.03530	0.2979	12.5-14.1	1.600	2.011	16.97	0.224-0.243

Tabella dei dati sui fili di Constantan&Manganin

Dia.		Valore nominale della superficie di sezione (mm)²)	Resistenza per metro (Ω/m)
Dia.			6J12X		6J8X		6J13X		6J40X
Valore nominale (mm)	Tolleranza		Valore nominale (Ω/m)	Tolleranza	Valore nominale (Ω/m)	Tolleranza	Valore nominale (Ω/m)	Tolleranza	Valore nominale (Ω/m)	Tolleranza
0.020	± 0.002	0.000314	1496	± 10%					1528	± 10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	± 0.003	0.000804	584	± 8%		± 8%		± 8%	597	± 8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	± 0.005	0.009852	47.7	± 7%	35.5	± 7%	44.7	± 7%	48.7	± 7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	± 0.005	0.03142	15.0	± 6%	11.1	± 6%	14.0	± 6%	15.3	± 6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	± 0.010	0.007793	6.03	± 5%	4.49	± 5%	5.65	± 5%	6.16	± 5%
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	± 0.015	0.1963	2.39	± 4%	1.78	± 4%	2.24	± 4%	2.44	± 4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	± 0.020	0.8852	0.533	± 4%	0.397	± 4%	0.499	± 4%	0.544	± 4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	± 0.025	2.270	0.207	± 4%	0.154	± 4%	0.194	± 4%	0.211	± 4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	± 0.030	3.941	0.119	± 4%	0.0888	± 4%	0.112	± 4%	0.122	± 4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	± 0.035	7.793	0.0603	± 4%	0.0449	± 4%	0.0565	± 4%	0.0616	± 4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	± 0.040	17.72	0.0265	± 4%	0.0198	± 4%	0.0248	± 4%	0.0271	± 4%
5.000	± 0.040	19.63	0.0239	± 4%	0.0178	± 4%	0.0224	± 4%	0.0244	± 4%
5.300	± 0.050	22.06	0.0213	± 4%	0.0159	± 4%	0.0199	± 4%	0.0218	± 4%
5.600	± 0.050	24.63	0.0191	± 4%	0.0142	± 4%	0.0179	± 4%	0.0195	± 4%
6.000	± 0.060	28.27	0.0166	± 4%	0.0124	± 4%	0.0156	± 4%	0.017	± 4%
6.300	± 0.060	31.17	0.0151	± 4%	0.0112	± 4%	0.0141	± 4%	0.0154	± 4%

Dimensione del foglio

Spessore ((mm)	Tolleranza	Larghezza ((mm)	Tolleranza
0.1	± 0.010	50 75 100	Larghezza < 100 mm, ± 1 Larghezza ≥ 100 mm, ± 1.5
0.112
0.125
0.140
0.160
0.180	±0,0100-0.020
0.200
0.224
0.250
0.280
0.315
0.355
0.400	± 0.020	50 75 100 125 150 175
0.450
0.500
0.560	±0,020-0.030
0.630
0.710
0.800	± 0.030
0.900	± 0.030
1.000	± 0.040
1.120
1.250
1.400	± 0.050
1.600	± 0.050
1.800	± 0.060
2.000	± 0.060

Tavola a strisce di manganese, area della sezione trasversale ((mm2)

Larghezza ((mm) Spessore ((mm)		6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
Larghezza ((mm) Spessore ((mm)		± 0.3	± 0.3	± 0.3	± 0.4	± 0.4	± 0.5	± 0.5	± 0.6	± 0.7
0.180	± 0.010	1.066
0.200		1.184
0.224		1.327	1.684
0.250	+0.01 - Zero.02	1.481	1.880	2.450
0.280		1.658	2.106	2.744
0.315		1.865	2.369	3.087	3.859
0.355		2.102	2.670	3.479	4.349
0.400	± 0.020	2.369	3.008	3.920	4.900	6.272
0.450		2.665	3.384	4.410	5.513	7.056	8.820	11.03
0.500		2.961	3.760	4.900	6.125	7.840	9.800	12.25
0.560	+0.020 - Zero.030	3.316	4.211	5.488	6.860	8.781	10.98	13.72
0.630		3.731	4.738	6.174	7.718	9.878	12.35	15.44
0.710		4.205	5.339	6.958	8.698	11.13	13.92	17.40
0.800	± 0.030	4.738	6.016	7.840	9.800	12.54	15.68	19.60	24.70	31.36
0.900	± 0.030	5.33	6.768	8.820	11.03	14.11	17.64	22.05	27.78	35.28
1.000	± 0.040	5.922	7.520	9.800	12.25	15.68	19.60	24.50	30.87	39.20
1.120		6.633	8.422	10.98	13.72	17.56	21.95	27.44	34.57	43.90
1.250		7.403	9.400	12.25	15.31	19.60	24.50	30.63	38.59	49.00
1.400	± 0.050	8.291	10.53	13.72	17.15	21.95	27.44	34.30	43.22	54.88
1.600	± 0.050	9.475	12.03	15.68	19.60	25.09	31.36	39.20	49.39	62.72
1.800	± 0.060	10.66	13.54	17.64	22.05	28.22	35.28	44.10	55.57	70.56
2.000	± 0.060	11.84	15.04	19.60	24.50	31.36	39.20	49.00	61.74	78.40
Nota: la superficie di sezione trasversale effettiva della striscia è il prodotto della larghezza e dello spessore multipli della striscia il seguente coefficiente: Larghezza < 10 mm, moltiplicata per 0.98; Larghezza ≥ 10 mm, moltiplicata per 0.94.

Alcune caratteristiche chiave del 6J12 includono:

- Sì.Composizione e materiale- Sì.:

- Sì.Leghe di nichel-cromo- Sì.: composto principalmente da nichel e cromo.

- Sì.Additivi minori- Sì.: contiene piccole quantità di altri elementi per migliorare le sue proprietà.

- Sì.Proprietà meccaniche- Sì.:

- Sì.Alta resistenza- Sì.: presenta una forte resistenza alla trazione e alla resa.

- Sì.Buona duttilità- Sì.: Facile da formare e modellare senza fratture.

- Sì.Resistenza alla corrosione- Sì.:

- Sì.Eccellente in ambienti aggressivi- Sì.: Altamente resistente alla corrosione in condizioni difficili.

- Sì.Stabilità termica- Sì.:

- Sì.Stabile alle alte temperature- Sì.: mantiene proprietà a temperature elevate.

- Sì.Conduttività elettrica- Sì.:

- Sì.Livelli moderati- Sì.: possiede una conduttività elettrica moderata adatta a applicazioni specifiche.

Applicazioni:

Aerospaziale- Sì.:Utilizzato nei componenti di aeromobili e veicoli spaziali.
- Sì.Trasformazione chimica- Sì.: Adatti all'uso in impianti chimici.
- Sì.Industria elettrica- Sì.: Applicato in connettori e resistori elettrici.

6J12/6J12P/6J12X filo resistente ad alta resistenza per applicazioni meccaniche 0

Etichette:

fili resistenti alla manganina,

Dettagli dei prodotti

prodotti

Lega di Inconel

Lega di Monel

filo della termocoppia

Lega di Hastelloy

Metallo puro del nichel

Lega di CuNi

Lega di NiCr

Lega ad alta temperatura

Nicheli il cavo di saldatura

Lega di precisione

Filato in lega di PTC Ni-Fe

Strato di filo di lega

Leggia di estensione della termocoppia

Acciaio a maglia

Lega di Incoloy

Cavi di riscaldamento isolati

cavo di riscaldamento

6J12/6J12P/6J12X filo resistente ad alta resistenza per applicazioni meccaniche

MOQ:	5 kg
standard packaging:	Confezionato con carta impermeabile o sacchetto di tessitura, in pallet o in custodia di legno.
Delivery period:	3 giorni
Metodo di pagamento:	T/T, D/P
Supply Capacity:	30 tonnellate al giorno

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine

Cina

Marca

Senphus

Certificazione

ISO9001

Numero di modello

6J12/6J12P/6J12X

Luogo di origine:

Jiangsu, Cina

Tipo:

Manganina

Applicazione:

Elementi di resistenza e resistenze di shunt di strumenti di precisione

Colore:

Giallo ottone

Nome del prodotto:

6J12 filo di manganine

Resistività per volume (μΩ·m):

0.47±0.03

Temperatura di applicazione:

5~45

Coefficiente resistenza-temperatura (β×10-6 °C-1):

- 0,7 ~ 0

Tasso di campo elettromagnetico termico per rame:

Quantità di ordine minimo:

5 kg

Imballaggi particolari:

Confezionato con carta impermeabile o sacchetto di tessitura, in pallet o in custodia di legno.

Tempi di consegna:

3 giorni

Termini di pagamento:

T/T, D/P

Capacità di alimentazione:

30 tonnellate al giorno

Evidenziare

6J12 filo di resistenza di precisione

Cavo di resistenza ad alta resistenza di precisione

Applicazioni meccaniche

Descrizione di prodotto

6J12/6J12P/6J12X filo resistente ad alta resistenza per applicazioni meccaniche

Composizione chimica

Nome	Tipo	Composizione chimica principale in %
Nome	Tipo	Cu	M	Ni	- Sì.
Manganina	6J12	Riposo	11~13	2 ~ 3	/
F1 Manganina	6J8	Riposo	8 ~ 10	/	1 ~ 2
F2 Manganina	6J13	Riposo	11~13	2 ~ 5	/

Resistenza volumica dei fili, delle lamiere e dei nastri

Nome	Tipo	Resistività per volume (μΩ·m)
Manganina	6J12	0.47±0.03
F1 Manganina	6J8	0.35±0.05
F2 Manganina	6J13	0.44±0.04

Coefficiente di resistenza-temperatura medio di Constantan

Nome		Temperatura di applicazione	Temperatura di prova	Coefficiente resistenza-temperatura		Coefficiente di resistenza-temperatura medio
				α × 10^-6°C^-1	β×10^-6°C^-1	α×10-6 °C-1
Filati di manganese, fogli	Livello 1	5 ~ 45	10, 20, 40	-3~+5	- 0,7 ~ 0	/
	Livello 2			-5~+10
	Livello 3			-10 ~ +5
F1 filo di manganine, lamiera		10~80	10, 20, 40	-5~+10	-0,25~0	/
F2 Filato di manganine, lamiera		10~80		0~+40	- 0,7 ~ 1	/

Tasso di allungamento

Dia.	Tasso di allungamento (Lo=200 mm), %
0.05	6
> 0,05 ~ 0.10	8
> 0,10 ~ 0.50	12
> 0.50	15

Tasso di campo elettromagnetico termico per rame

Nome	Tipo	Temperatura	Tasso medio dei campi elettromagnetici termici del rame
Manganina	6J12	0~100	1
F1 Manganina	6J8	0~100	2
F2 Manganina	6J13	0~100	3
Nota: il tasso di CEM termico per il rame è il valore assoluto

Peso netto per bobina

Dia (mm)	Peso netto (g)	Dia (mm)	Peso netto (g)
0.02 ~ 0.025	5	> 0,28 ~ 0.45	300
> 0,025 ~ 0.03	10	> 0,45 ~ 0.63	400
> 0,03 ~ 0.04	15	> 0,63 ~ 0.75	700
> 0,04 ~ 0.06	30	> 0,75 ~ 1.18	1200
> 0,06 ~ 0.08	60	> 1,18 ~ 2.50	2000
> 0,08 ~ 0.15	80	> 2,50 ~ 3.00	3000
> 0,15 ~ 0.28	150

Manganina ((6J12) Dati tecnici dei fili

Dia. (mm)	Area di sezione trasversale (mm2)	Peso/metro (g/m)	Resistenza/metro a 20°C (Ω/m)	Dia. (mm)	Area di sezione trasversale (mm2)	Peso/metro (g/m)	Resistenza/metro a 20°C (Ω/m)
0.020	0.000314	0.00265	1346-1646	0.224	0.03941	0.3326	11.2-12.6
0.022	0.000318	0.00321	1113-1360	0.250	0.04909	0.414	9.00-10.15
0.025	0.000491	0.00414	862-1053	0.280	0.06158	0.5197	7.17-8.09
0.028	0.000616	0.0052	687-840	0.315	0.07793	0.6577	5.73-6.33
0.032	0.000804	0.00679	583-631	0.355	0.9898	0.8354	4.51-4.99
0.036	0.001018	0.00859	452-499	0.400	0.1257	1.061	3.55-3.93
0.040	0.001257	0.01061	344-404	0.450	0.159	1.342	2.81-3.10
0.045	0.001509	0.01342	272-319	0.500	0.1963	1.657	2.27-2.51
0.050	0.001963	0.01657	220-259	0.560	0.2463	2.08	1.83-1.98
0.056	0.002463	0.02079	176-206	0.630	0.3117	2.63	1.45-1.57
0.063	0.003117	0.02631	139-163	0.710	0.3959	3.34	1.14-1.23
0.071	0.003959	0.03341	109-128	0.750	0.4418	3.73	1.02-1.11
0.080	0.005027	0.04243	86.0-101.0	0.800	0.5027	4.24	0.898-0.972
0.090	0.006362	0.0537	68.0-79.80	0.850	0.5674	4.79	0.795-0.861
0.100	0.007854	0.0663	55.1-64.6	0.900	0.6362	5.37	0.709-0.768
0.112	0.009852	0.08315	44.4-51.0	0.950	0.7088	5.98	0.637-0.690
0.125	0.01227	0.1036	35.6-41.0	1.000	0.7854	6.63	0.574-0.622
0.140	0.01539	0.1299	28.4-32.7	1.060	0.8825	7.45	0.511-0.554
0.150	0.01767	0.1491	24.7-28.5	1.120	0.9852	8.32	0.458-0.496
0.160	0.02011	0.1697	21.7-25.0	1.180	1.094	9.23	0.413-0.447
0.170	0.02270	0.1916	19.3-22.2	1.250	1.227	10.36	0.368-0.398
0.180	0.02545	0.2148	17.2-19.8	1.320	1.368	11.55	0.330-0.357
0.190	0.02835	0.239	15.4-17.7	1.400	1.539	12.99	0.293-0.318
0.200	0.03142	0.2652	14.1-15.9	1.500	1.767	14.91	0.255-0.277
0.212	0.03530	0.2979	12.5-14.1	1.600	2.011	16.97	0.224-0.243

Tabella dei dati sui fili di Constantan&Manganin

Dia.		Valore nominale della superficie di sezione (mm)²)	Resistenza per metro (Ω/m)
Dia.			6J12X		6J8X		6J13X		6J40X
Valore nominale (mm)	Tolleranza		Valore nominale (Ω/m)	Tolleranza	Valore nominale (Ω/m)	Tolleranza	Valore nominale (Ω/m)	Tolleranza	Valore nominale (Ω/m)	Tolleranza
0.020	± 0.002	0.000314	1496	± 10%					1528	± 10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	± 0.003	0.000804	584	± 8%		± 8%		± 8%	597	± 8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	± 0.005	0.009852	47.7	± 7%	35.5	± 7%	44.7	± 7%	48.7	± 7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	± 0.005	0.03142	15.0	± 6%	11.1	± 6%	14.0	± 6%	15.3	± 6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	± 0.010	0.007793	6.03	± 5%	4.49	± 5%	5.65	± 5%	6.16	± 5%
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	± 0.015	0.1963	2.39	± 4%	1.78	± 4%	2.24	± 4%	2.44	± 4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	± 0.020	0.8852	0.533	± 4%	0.397	± 4%	0.499	± 4%	0.544	± 4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	± 0.025	2.270	0.207	± 4%	0.154	± 4%	0.194	± 4%	0.211	± 4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	± 0.030	3.941	0.119	± 4%	0.0888	± 4%	0.112	± 4%	0.122	± 4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	± 0.035	7.793	0.0603	± 4%	0.0449	± 4%	0.0565	± 4%	0.0616	± 4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	± 0.040	17.72	0.0265	± 4%	0.0198	± 4%	0.0248	± 4%	0.0271	± 4%
5.000	± 0.040	19.63	0.0239	± 4%	0.0178	± 4%	0.0224	± 4%	0.0244	± 4%
5.300	± 0.050	22.06	0.0213	± 4%	0.0159	± 4%	0.0199	± 4%	0.0218	± 4%
5.600	± 0.050	24.63	0.0191	± 4%	0.0142	± 4%	0.0179	± 4%	0.0195	± 4%
6.000	± 0.060	28.27	0.0166	± 4%	0.0124	± 4%	0.0156	± 4%	0.017	± 4%
6.300	± 0.060	31.17	0.0151	± 4%	0.0112	± 4%	0.0141	± 4%	0.0154	± 4%

Dimensione del foglio

Spessore ((mm)	Tolleranza	Larghezza ((mm)	Tolleranza
0.1	± 0.010	50 75 100	Larghezza < 100 mm, ± 1 Larghezza ≥ 100 mm, ± 1.5
0.112
0.125
0.140
0.160
0.180	±0,0100-0.020
0.200
0.224
0.250
0.280
0.315
0.355
0.400	± 0.020	50 75 100 125 150 175
0.450
0.500
0.560	±0,020-0.030
0.630
0.710
0.800	± 0.030
0.900	± 0.030
1.000	± 0.040
1.120
1.250
1.400	± 0.050
1.600	± 0.050
1.800	± 0.060
2.000	± 0.060

Tavola a strisce di manganese, area della sezione trasversale ((mm2)

Larghezza ((mm) Spessore ((mm)		6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
Larghezza ((mm) Spessore ((mm)		± 0.3	± 0.3	± 0.3	± 0.4	± 0.4	± 0.5	± 0.5	± 0.6	± 0.7
0.180	± 0.010	1.066
0.200		1.184
0.224		1.327	1.684
0.250	+0.01 - Zero.02	1.481	1.880	2.450
0.280		1.658	2.106	2.744
0.315		1.865	2.369	3.087	3.859
0.355		2.102	2.670	3.479	4.349
0.400	± 0.020	2.369	3.008	3.920	4.900	6.272
0.450		2.665	3.384	4.410	5.513	7.056	8.820	11.03
0.500		2.961	3.760	4.900	6.125	7.840	9.800	12.25
0.560	+0.020 - Zero.030	3.316	4.211	5.488	6.860	8.781	10.98	13.72
0.630		3.731	4.738	6.174	7.718	9.878	12.35	15.44
0.710		4.205	5.339	6.958	8.698	11.13	13.92	17.40
0.800	± 0.030	4.738	6.016	7.840	9.800	12.54	15.68	19.60	24.70	31.36
0.900	± 0.030	5.33	6.768	8.820	11.03	14.11	17.64	22.05	27.78	35.28
1.000	± 0.040	5.922	7.520	9.800	12.25	15.68	19.60	24.50	30.87	39.20
1.120		6.633	8.422	10.98	13.72	17.56	21.95	27.44	34.57	43.90
1.250		7.403	9.400	12.25	15.31	19.60	24.50	30.63	38.59	49.00
1.400	± 0.050	8.291	10.53	13.72	17.15	21.95	27.44	34.30	43.22	54.88
1.600	± 0.050	9.475	12.03	15.68	19.60	25.09	31.36	39.20	49.39	62.72
1.800	± 0.060	10.66	13.54	17.64	22.05	28.22	35.28	44.10	55.57	70.56
2.000	± 0.060	11.84	15.04	19.60	24.50	31.36	39.20	49.00	61.74	78.40
Nota: la superficie di sezione trasversale effettiva della striscia è il prodotto della larghezza e dello spessore multipli della striscia il seguente coefficiente: Larghezza < 10 mm, moltiplicata per 0.98; Larghezza ≥ 10 mm, moltiplicata per 0.94.

Alcune caratteristiche chiave del 6J12 includono:

- Sì.Composizione e materiale- Sì.:

- Sì.Leghe di nichel-cromo- Sì.: composto principalmente da nichel e cromo.

- Sì.Additivi minori- Sì.: contiene piccole quantità di altri elementi per migliorare le sue proprietà.

- Sì.Proprietà meccaniche- Sì.:

- Sì.Alta resistenza- Sì.: presenta una forte resistenza alla trazione e alla resa.

- Sì.Buona duttilità- Sì.: Facile da formare e modellare senza fratture.

- Sì.Resistenza alla corrosione- Sì.:

- Sì.Eccellente in ambienti aggressivi- Sì.: Altamente resistente alla corrosione in condizioni difficili.

- Sì.Stabilità termica- Sì.:

- Sì.Stabile alle alte temperature- Sì.: mantiene proprietà a temperature elevate.

- Sì.Conduttività elettrica- Sì.:

- Sì.Livelli moderati- Sì.: possiede una conduttività elettrica moderata adatta a applicazioni specifiche.

Applicazioni:

Aerospaziale- Sì.:Utilizzato nei componenti di aeromobili e veicoli spaziali.
- Sì.Trasformazione chimica- Sì.: Adatti all'uso in impianti chimici.
- Sì.Industria elettrica- Sì.: Applicato in connettori e resistori elettrici.

6J12/6J12P/6J12X filo resistente ad alta resistenza per applicazioni meccaniche 0

Etichette:
