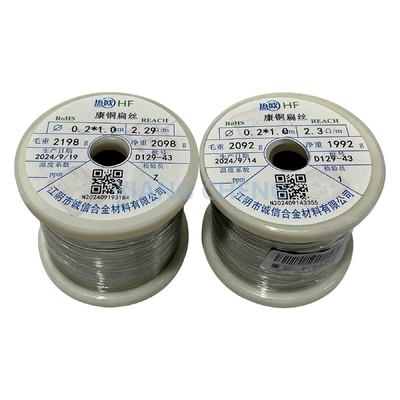

6J40 Filato piatto costante per elettronica di precisione e applicazioni scientifiche

MOQ:	5 kg
prezzo:	--
standard packaging:	Confezionato con carta impermeabile o sacchetto di tessitura, in pallet o in custodia di legno.
Delivery period:	3 giorni
Metodo di pagamento:	T/T, D/P
Supply Capacity:	30 tonnellate al giorno

Informazioni di dettagli

Descrizione di prodotto

Informazione dettagliata

Luogo di origine

Marca

Senphus

Numero di modello

6J40/6J40X/6J40P/6J40D

Luogo di origine:

Jiangsu, Cina

Tipo:

costante

Applicazione:

Resistore variabile e sensore di sollecitazione

Colore:

Bianco argenteo

Certificazione:

ISO9001

nome del prodotto:

6J40 Filato di Costantano

Disidratazione:

80,9 g/mm

Coefficiente di resistenza:

-40~40

Max. Tempore di lavoro.:

L'allungamento:

Resistenza alla trazione:

Evidenziare:

Applicazioni scientifiche

Elettronica di precisione filo piatto costante

6J40 filo piatto di costanza

Descrizione di prodotto

6J40 Filato piatto costante per elettronica di precisione e applicazioni scientifiche

Il6J40 filo piatto Constantanè una variante specifica diCostantano, una lega di rame e nichel ampiamente utilizzata per la sua resistenza elettrica stabile e altre proprietà chiave.strumentali di tensione, e elementi di resistenza.

Il6J40 filo piatto Constantanè un materiale versatile e affidabile noto per la suaresistenza elettrica stabile,coefficiente di bassa temperatura, edurabilità. Queste caratteristiche chiave lo rendono adatto permisurazione di temperatura di precisione,resistori,strumentali di tensione, eelementi di riscaldamentoE '...resistenza alla corrosione,proprietà non magnetiche, ecapacità di eseguire in modo coerentein un'ampia gamma di temperature lo rendono una scelta ideale per applicazioni ad alte prestazioni in industrie comeelettronica,sensori industriali, estrumenti scientifici.

Composizione chimica

Nome	Codice	Composizione principale ((%)				Densità
Nome	Codice	Cu	M	Ni	Cr	g/mm²
Costantano	6J40	Bal.	1 ~ 2	39~41	- Non lo so.	8.9

Proprietà

Nome	Codice	Resistenza ((20°C) ((μΩm)	Temperature di resistenza (20°C)^-6/°C)	(0~100°C) Campi elettromagnetici termici vs rame (μv/°C)	Max. temperatura di lavoro (°C)	Allungamento ((%)	Resistenza alla trazione ((N/mm)²)
Costantano	6J40	0.48±0.03	-40~+40	45	≤ 500	≥ 15	≥390

Diametro e tolleranza

Diametro	0.02 ~ 0.028	0.032 ~ 0.10	0.112 ~ 0.28	0.315 ~ 0.50	0.56 ~ 1.0	1.06~1.60	1.70~2.12	2.24 ~ 3.00	3.15 a 4.50
Tolleranza	± 0.002	± 0.003	± 0.005	± 0.010	± 0.015	± 0.020	± 0.025	± 0.030	± 0.035

Alcune caratteristiche chiave del 6J40 sono:

1.Resistenza elettrica stabile

6J40 filo piatto Constantanhaelevata stabilità elettricaQuesto lo rende altamente affidabile per l'uso in applicazioni che richiedono una resistenza stabile e prevedibile nel tempo.

2.Coefficiente di resistenza a basse temperature

Una delle caratteristiche distintive di6J40 Constantanè il suocoefficiente di resistenza a bassa temperatura(TCR), il che significa che la sua resistenza non cambia molto con le fluttuazioni di temperatura.termocoppie di precisione, dove sono necessarie misurazioni accurate e stabili nonostante le variazioni della temperatura ambientale.

3.Composizione della lega (rame-nickel)

Il6J40variante consiste in circa55% di rame- e45% di nichelQuesta composizione specifica offre uncombinazione equilibrata di conduttività elettrica- eresistenza meccanica, che lo rende adatto ad applicazioni a lungo termine e ad alte prestazioni.

4.Eccellente resistenza alla corrosione

6J40 Constantanoffertebuona resistenza alla corrosioneQuesta caratteristica lo rende particolarmente utile nelle applicazioni industriali ed esterne.

5.Proprietà termoelettriche (per le termocoppie)

La lega ha eccellentiproprietà termoelettriche, per cui6J40 filo piatto Constantanè ampiamente utilizzato inTermocoppieQuando accoppiato con un altro metallo (comeCromel), genera una tensione misurabile sulla base della differenza di temperatura tra i due metalli, rendendolo ideale per accuratemisurazione della temperatura.

6.Durabilità e resistenza meccanica

6J40 filo Constantanè resistente all'usura meccanica e durabile, per cui è adatto ad applicazioni che richiedono prestazioni affidabili a lungo termine, come:resistori,strumentali di tensione, econtatti elettrici.

7.Duttilità e formabilità

Il filo è relativamentedottilee può essere facilmente trascinato in sottili fili o formato in forme di filo piatto senza compromettere la sua integrità strutturale.Questo lo rende facile da utilizzare in applicazioni in cui il filo deve essere modellato o avvolto, qualiresistori di precisioneoelementi di riscaldamento.

8.Non magnetici

6J40 Constantanè unnon magneticiIl materiale, che è una caratteristica importante quando viene utilizzato in ambienti in cui le interferenze magnetiche potrebbero influenzare le prestazioni, ad esempio inapparecchiature elettroniche sensibiliostrumentazione.

9.Alta precisione e precisione

Grazie alle sue proprietà elettriche stabili e al suo basso coefficiente di temperatura,6J40 filo piatto Constantanviene utilizzato in applicazioni ad alta precisione comeresistori,Celle di carico, estrumentali di tensioneIl filo assicuraletture accurate- eprestazioni costantinel corso del tempo.

10.Ampia gamma di temperature

6J40 filo piatto Constantanpuò funzionare su un ampio intervallo di temperature, in genere da-200°C a 250°C(o superiore, a seconda dell'applicazione specifica), che lo rende adatto sia a basse temperature che ad alte temperature.

Applicazioni:

Termocoppie: ampiamente utilizzato nei sensori di temperatura industriali.
ResistenzePer la precisione:resistoriin circuiti sensibili.
Misuratori di tensione: per la misurazione della deformazione e della forza nelle prove strutturali.
Elementi di riscaldamento: In applicazioni che richiedono elevata resistenza e generazione di calore.
Celle di carico: nei sistemi di pesatura dove è necessaria una misurazione precisa della forza.

Constantan (6J40) Dati tecnici dei fili

Diametro	Superficie della sezione trasversale ((m2)	Peso/m (g/m)	Resistenza/m a 20°C ((Ω/m)	Diametro	Superficie della sezione trasversale ((m2)	Peso/m (g/m)	Resistenza/m a 20°C ((Ω/m)
0.020	0.000314	0.00279	1375-1681	0.224	0.03941	0.350	11.4-12.9
0.022	0.000318	0.00337	1136-1389	0.250	0.04909	0.436	9.19-10.37
0.025	0.000491	0.00434	880-1076	0.280	0.06158	0.5468	7.33-8.26
0.028	0.000616	0.00547	702-857	0.315	0.07793	0.6920	5.85-6.47
0.032	0.000804	0.00714	549-645	0.355	0.09898	0.8789	4.61-5.09
0.036	0.001018	0.00904	434-509	0.400	0.12570	1.116	3.63-4.01
0.040	0.001257	0.01116	351-413	0.450	0.15900	1.412	2.87-3.17
0.045	0.001509	0.01412	278-326	0.500	0.19630	1.744	2.32-2.57
0.050	0.001963	0.01744	225-264	0.560	0.24630	2.19	1.87-2.03
0.056	0.002463	0.02187	179-210	0.630	0.31170	2.77	1.48-1.60
0.063	0.003117	0.02768	142-166	0.710	0.39590	3.52	1.16-1.26
0.071	0.003959	0.03516	112-131	0.750	0.44180	3.92	1.04-1.13
0.080	0.005027	0.04464	87.9-103.1	0.800	0.50270	4.46	0.917-0.993
0.090	0.006362	0.05650	69.4-81.5	0.850	0.56740	5.04	0.812-0.880
0.100	0.007854	0.06970	56.2-66.0	0.900	0.63620	5.65	0.724-0.785
0.112	0.009852	0.08749	45.3-52.1	0.950	0.70880	6.29	0.650-0.704
0.125	0.012270	0.10900	36.4-41.9	1.000	0.78540	6.97	0.587-0.636
0.140	0.015390	0.13670	29.0-33.4	1.060	0.88250	7.84	0.522-0.566
0.150	0.017670	0.15690	25.3-29.1	1.120	0.98520	8.75	0.468-0.507
0.160	0.020110	0.17850	22.2-25.5	1.180	1.09400	9.71	0.421-0.456
0.170	0.022700	0.20160	19.7-22.6	1.250	1.22700	10.9	0.375-0.407
0.180	0.025450	0.22600	17.5-20.2	1.320	1.36800	12.15	0.337-0.365
0.190	0.028350	0.25200	15.7-18.1	1.400	1.53900	13.67	0.299-0.324
0.200	0.031420	0.27900	14.46-6.2	1.500	1.76700	15.69	0.261-0.282
0.212	0.035300	0.31350	12.8-14.4	1.600	2.01100	17.86	0.229-0.248

Valore costante della resistenza della striscia (Ω/m)

Larghezza Spessore	6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
0.180	0.150
0.200	0.405
0.224	0.362	0.2850
0.250	0.324	0.2550	0.196
0.280	0.289	0.2280	0.175
0.315	0.257	0.2030	0.155	0.124
0.355	0.228	0.1800	0.138	0.110
0.400	0.203	0.1600	0.122	0.980	0.0765
0.450	0.180	0.1420	0.109	0.0871	0.0680	0.0544	0.0435
0.500	0.162	0.1280	0.098	0.0784	0.0612	0.0490	0.0392
0.560	0.145	0.1140	0.0875	0.0700	0.0547	0.0437	0.0350
0.630	0.129	0.1010	0.0777	0.0622	0.0486	0.0389	0.0311
0.710	0.114	0.0900	0.0690	0.0552	0.0431	0.0345	0.0276
0.800	0.101	0.0800	0.0612	0.0490	0.0383	0.0306	0.0245	0.0194	0.0153
0.900	0.090	0.0710	0.0544	0.0435	0.0340	0.0272	0.0218	0.0173	0.0136
1.000	0.081	0.0640	0.0490	0.0392	0.0306	0.0245	0.0196	0.0155	0.0122
1.120	0.072	0.0570	0.0437	0.0350	0.0273	0.0219	0.0175	0.0139	0.0109
1.250	0.065	0.0510	0.0392	0.0313	0.0245	0.0196	0.0157	0.0124	0.0098
1.400	0.058	0.0460	0.0350	0.0280	0.0219	0.0175	0.0140	0.0111	0.0088
1.600	0.051	0.0400	0.0306	0.0245	0.0191	0.0153	0.0122	0.0097	0.0077
1.800	0.045	0.0350	0.0272	0.0218	0.0170	0.0136	0.0109	0.0086	0.00680
2.000	0.041	0.0320	0.0245	0.0196	0.0153	0.0122	0.0098	0.0078	0.0061

Tavolo di filo di Costantano&Manganin

Dia.		Valore nominale della superficie di sezione (mm)²)	Resistenza per metro (Ω/m)
Dia.			6J12X		6J8X		6J13X		6J40X
Valore nominale ((mm)	Tolleranza		Valore nominale (Ω/m)	Tolleranza	Valore nominale (Ω/m)	Tolleranza	Valore nominale (Ω/m)	Tolleranza	Valore nominale (Ω/m)	Tolleranza
0.020	± 0.002	0.000314	1496	± 10%					1528	± 10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	± 0.003	0.000804	584	± 8%		± 8%		± 8%	597	± 8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	± 0.005	0.009852	47.7	± 7%	35.5	± 7%	44.7	± 7%	48.7	± 7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	± 0.005	0.03142	15.0	± 6%	11.1	± 6%	14.0	± 6%	15.3	± 6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	± 0.010	0.007793	6.03	± 5%	4.49	± 5%	5.65	± 5%	6.16	± 5%
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	± 0.015	0.1963	2.39	± 4%	1.78	± 4%	2.24	± 4%	2.44	± 4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	± 0.020	0.8852	0.533	± 4%	0.397	± 4%	0.499	± 4%	0.544	± 4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	± 0.025	2.270	0.207	± 4%	0.154	± 4%	0.194	± 4%	0.211	± 4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	± 0.030	3.941	0.119	± 4%	0.0888	± 4%	0.112	± 4%	0.122	± 4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	± 0.035	7.793	0.0603	± 4%	0.0449	± 4%	0.0565	± 4%	0.0616	± 4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	± 0.040	17.72	0.0265	± 4%	0.0198	± 4%	0.0248	± 4%	0.0271	± 4%
5.000	± 0.040	19.63	0.0239	± 4%	0.0178	± 4%	0.0224	± 4%	0.0244	± 4%
5.300	± 0.050	22.06	0.0213	± 4%	0.0159	± 4%	0.0199	± 4%	0.0218	± 4%
5.600	± 0.050	24.63	0.0191	± 4%	0.0142	± 4%	0.0179	± 4%	0.0195	± 4%
6.000	± 0.060	28.27	0.0166	± 4%	0.0124	± 4%	0.0156	± 4%	0.017	± 4%
6.300	± 0.060	31.17	0.0151	± 4%	0.0112	± 4%	0.0141	± 4%	0.0154	± 4%
