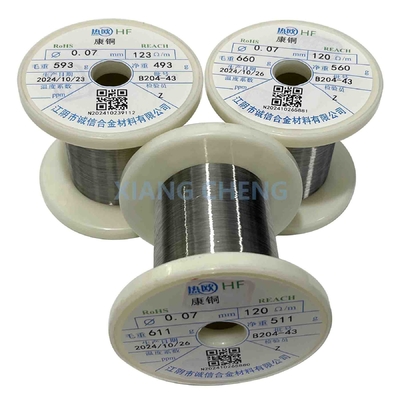

6J40 Lega costante rame-nichel Optimale scelta per proprietà elettriche stabili

MOQ:	5 kg
prezzo:	--
standard packaging:	Confezionato con carta impermeabile o sacchetto di tessitura, in pallet o in custodia di legno.
Delivery period:	3 giorni
Metodo di pagamento:	T/T, D/P
Supply Capacity:	30 tonnellate al giorno

Informazioni di dettagli

Descrizione di prodotto

Informazione dettagliata

Luogo di origine

CINESE

Marca

Senphus

Numero di modello

6J40/6J40X/6J40P/6J40D

Luogo di origine:

Jiangsu, Cina

Tipo:

costante

Applicazione:

Resistore variabile e sensore di sollecitazione

Colore:

Bianco argenteo

Certificazione:

ISO9001

Nome del prodotto:

6J40 Filato di Costantano

Disidratazione:

80,9 g/mm

Coefficiente di resistenza:

-40~40

Max. Tempore di lavoro.:

L'allungamento:

Resistenza alla trazione:

Evidenziare:

6J40 Lega di rame e nichel costante

Proprietà elettriche stabili Lega rame-nickel

Descrizione di prodotto

6J40 Lega costante di rame e nichel La scelta ottimale per proprietà elettriche stabili

Aleghe costantiè un tipo dileghe metallicheprogettati per mantenereproprietà stabili e coerenti, in particolareresistenza elettricaLa lega costante più conosciuta è laCostantano, una lega di rame e nichel ampiamente utilizzata nei sensori di temperatura (termocoppie), nelle resistenze e negli elementi di riscaldamento a causa delle sue caratteristiche elettriche e termiche stabili.

Leghe costanti, come6J40, sono valutati per la loroprestazioni affidabili e costantiLa loro capacità di mantenereresistenza elettrica stabilee la loro durabilità in diverse condizioni ambientali li rende essenziali in settori come l'elettronica, la produzione e gli strumenti scientifici.

Composizione chimica

Nome	Codice	Composizione principale ((%)				Densità
Nome	Codice	Cu	M	Ni	Cr	g/mm²
Costantano	6J40	Bal.	1 ~ 2	39~41	- Non lo so.	8.9

Proprietà

Nome	Codice	Resistenza ((20°C) ((μΩm)	Temperature di resistenza (20°C)^-6/°C)	(0~100°C) Campi elettromagnetici termici vs rame (μv/°C)	Max. temperatura di lavoro (°C)	Allungamento ((%)	Resistenza alla trazione ((N/mm)²)
Costantano	6J40	0.48±0.03	-40~+40	45	≤ 500	≥ 15	≥390

Diametro e tolleranza

Diametro	0.02 ~ 0.028	0.032 ~ 0.10	0.112 ~ 0.28	0.315 ~ 0.50	0.56 ~ 1.0	1.06~1.60	1.70~2.12	2.24 ~ 3.00	3.15 a 4.50
Tolleranza	± 0.002	± 0.003	± 0.005	± 0.010	± 0.015	± 0.020	± 0.025	± 0.030	± 0.035

Alcune caratteristiche chiave del 6J40 sono:

Resistenza elettrica stabile:
Costantano(comunemente una lega di55% di rame- e45% di nichel) mantieneresistenza elettrica costanteQuesta proprietà lo rende particolarmente utile in applicazioni che richiedono una resistenza precisa e stabile, come ad esempio inTermocoppie(sensori di temperatura) eresistori.
2.Coefficiente di resistenza a basse temperature:
La resistenza della lega non cambia molto con le fluttuazioni di temperatura.coefficiente di bassa temperaturagarantisce che i dispositivi realizzati con leghe costanti mantenganoprestazioni stabilianche in ambienti con temperature variabili.
3.Buona resistenza alla corrosione:
Leghe costanti, specialmenteCostantanoBuona giornata.resistenza alla corrosioneQuesto è essenziale nelle applicazioni esterne e industriali in cui l'esposizione all'umidità, ai prodotti chimici o all'alta umidità è comune.
4.Proprietà termoelettriche:
Grazie alla sua resistenza elettrica stabile,Costantanoè ampiamente utilizzato inTermocoppieper misurare la temperatura.La differenza di tensione generata da due metalli diversi (come Constantan e un altro metallo) quando esposti al calore viene utilizzata in questi sensori per fornire letture precise della temperatura.
Coefficiente Seebeck termoelettricoConstantan ha un buonCoefficiente di Seebeck, il che significa che può generare una tensione proporzionale alla differenza di temperatura tra il metallo, rendendolo ideale permisurazione della temperatura.
5.Durabilità e resistenza:
Le leghe costanti sono relativamente resistenti all'usura meccanica.resistenza alla trazione- estabilità meccanicarendono utili in applicazioni che richiedono durabilità, come inCavi elettrici,filo di resistenza, eelementi di riscaldamento.
6.Formabilità e duttilità:
Le leghe costanti sono generalmentedottileQuesto li rende versatili per l'uso in una vasta gamma di applicazioni, daresistori di precisioneaelementi di riscaldamento a filo.
7.Punto di fusione elevato
Le leghe costanti hanno in generepunti di fusione elevatiQuesta proprietà è particolarmente utile per la produzione dielementi di riscaldamento(come quelli dei forni, dei tostapane e dei forni industriali) che richiedono prestazioni stabili sotto stress termico.
8.Proprietà magnetiche:
Il costantano e leghe simili hanno in genereproprietà non magnetiche, il che li rende utili in applicazioni in cui è necessario evitare interferenze magnetiche, come ad esempio in apparecchiature elettroniche sensibili o strumentazione.

Applicazioni:

Termocoppie: Le leghe costanti sono comunemente utilizzate nei dispositivi di misurazione della temperatura a causa della loro resistenza stabile.
Resistenza elettricaUtilizzato in:resistori,resistori di shunt, estrumentali di tensionea causa delle loro caratteristiche di resistenza prevedibili e stabili.
Elementi di riscaldamento: utilizzato ad alta temperaturafili di resistenzaper applicazioni di riscaldamento elettrico.
Sensori e strumentazione: A causa della lororesistenza stabile, le leghe costanti sono utilizzate insensori di pressione,strumentali di tensione, e altri strumenti di precisione.

Constantan (6J40) Dati tecnici dei fili

Diametro	Superficie della sezione trasversale ((m2)	Peso/m (g/m)	Resistenza/m a 20°C ((Ω/m)	Diametro	Superficie della sezione trasversale ((m2)	Peso/m (g/m)	Resistenza/m a 20°C ((Ω/m)
0.020	0.000314	0.00279	1375-1681	0.224	0.03941	0.350	11.4-12.9
0.022	0.000318	0.00337	1136-1389	0.250	0.04909	0.436	9.19-10.37
0.025	0.000491	0.00434	880-1076	0.280	0.06158	0.5468	7.33-8.26
0.028	0.000616	0.00547	702-857	0.315	0.07793	0.6920	5.85-6.47
0.032	0.000804	0.00714	549-645	0.355	0.09898	0.8789	4.61-5.09
0.036	0.001018	0.00904	434-509	0.400	0.12570	1.116	3.63-4.01
0.040	0.001257	0.01116	351-413	0.450	0.15900	1.412	2.87-3.17
0.045	0.001509	0.01412	278-326	0.500	0.19630	1.744	2.32-2.57
0.050	0.001963	0.01744	225-264	0.560	0.24630	2.19	1.87-2.03
0.056	0.002463	0.02187	179-210	0.630	0.31170	2.77	1.48-1.60
0.063	0.003117	0.02768	142-166	0.710	0.39590	3.52	1.16-1.26
0.071	0.003959	0.03516	112-131	0.750	0.44180	3.92	1.04-1.13
0.080	0.005027	0.04464	87.9-103.1	0.800	0.50270	4.46	0.917-0.993
0.090	0.006362	0.05650	69.4-81.5	0.850	0.56740	5.04	0.812-0.880
0.100	0.007854	0.06970	56.2-66.0	0.900	0.63620	5.65	0.724-0.785
0.112	0.009852	0.08749	45.3-52.1	0.950	0.70880	6.29	0.650-0.704
0.125	0.012270	0.10900	36.4-41.9	1.000	0.78540	6.97	0.587-0.636
0.140	0.015390	0.13670	29.0-33.4	1.060	0.88250	7.84	0.522-0.566
0.150	0.017670	0.15690	25.3-29.1	1.120	0.98520	8.75	0.468-0.507
0.160	0.020110	0.17850	22.2-25.5	1.180	1.09400	9.71	0.421-0.456
0.170	0.022700	0.20160	19.7-22.6	1.250	1.22700	10.9	0.375-0.407
0.180	0.025450	0.22600	17.5-20.2	1.320	1.36800	12.15	0.337-0.365
0.190	0.028350	0.25200	15.7-18.1	1.400	1.53900	13.67	0.299-0.324
0.200	0.031420	0.27900	14.46-6.2	1.500	1.76700	15.69	0.261-0.282
0.212	0.035300	0.31350	12.8-14.4	1.600	2.01100	17.86	0.229-0.248

Valore costante della resistenza della striscia (Ω/m)

Larghezza Spessore	6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
0.180	0.150
0.200	0.405
0.224	0.362	0.2850
0.250	0.324	0.2550	0.196
0.280	0.289	0.2280	0.175
0.315	0.257	0.2030	0.155	0.124
0.355	0.228	0.1800	0.138	0.110
0.400	0.203	0.1600	0.122	0.980	0.0765
0.450	0.180	0.1420	0.109	0.0871	0.0680	0.0544	0.0435
0.500	0.162	0.1280	0.098	0.0784	0.0612	0.0490	0.0392
0.560	0.145	0.1140	0.0875	0.0700	0.0547	0.0437	0.0350
0.630	0.129	0.1010	0.0777	0.0622	0.0486	0.0389	0.0311
0.710	0.114	0.0900	0.0690	0.0552	0.0431	0.0345	0.0276
0.800	0.101	0.0800	0.0612	0.0490	0.0383	0.0306	0.0245	0.0194	0.0153
0.900	0.090	0.0710	0.0544	0.0435	0.0340	0.0272	0.0218	0.0173	0.0136
1.000	0.081	0.0640	0.0490	0.0392	0.0306	0.0245	0.0196	0.0155	0.0122
1.120	0.072	0.0570	0.0437	0.0350	0.0273	0.0219	0.0175	0.0139	0.0109
1.250	0.065	0.0510	0.0392	0.0313	0.0245	0.0196	0.0157	0.0124	0.0098
1.400	0.058	0.0460	0.0350	0.0280	0.0219	0.0175	0.0140	0.0111	0.0088
1.600	0.051	0.0400	0.0306	0.0245	0.0191	0.0153	0.0122	0.0097	0.0077
1.800	0.045	0.0350	0.0272	0.0218	0.0170	0.0136	0.0109	0.0086	0.00680
2.000	0.041	0.0320	0.0245	0.0196	0.0153	0.0122	0.0098	0.0078	0.0061

Tavolo di filo di Costantano&Manganin

Dia.		Valore nominale della superficie di sezione (mm)²)	Resistenza per metro (Ω/m)
Dia.			6J12X		6J8X		6J13X		6J40X
Valore nominale ((mm)	Tolleranza		Valore nominale (Ω/m)	Tolleranza	Valore nominale (Ω/m)	Tolleranza	Valore nominale (Ω/m)	Tolleranza	Valore nominale (Ω/m)	Tolleranza
0.020	± 0.002	0.000314	1496	± 10%					1528	± 10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	± 0.003	0.000804	584	± 8%		± 8%		± 8%	597	± 8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	± 0.005	0.009852	47.7	± 7%	35.5	± 7%	44.7	± 7%	48.7	± 7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	± 0.005	0.03142	15.0	± 6%	11.1	± 6%	14.0	± 6%	15.3	± 6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	± 0.010	0.007793	6.03	± 5%	4.49	± 5%	5.65	± 5%	6.16	± 5%
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	± 0.015	0.1963	2.39	± 4%	1.78	± 4%	2.24	± 4%	2.44	± 4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	± 0.020	0.8852	0.533	± 4%	0.397	± 4%	0.499	± 4%	0.544	± 4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	± 0.025	2.270	0.207	± 4%	0.154	± 4%	0.194	± 4%	0.211	± 4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	± 0.030	3.941	0.119	± 4%	0.0888	± 4%	0.112	± 4%	0.122	± 4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	± 0.035	7.793	0.0603	± 4%	0.0449	± 4%	0.0565	± 4%	0.0616	± 4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	± 0.040	17.72	0.0265	± 4%	0.0198	± 4%	0.0248	± 4%	0.0271	± 4%
5.000	± 0.040	19.63	0.0239	± 4%	0.0178	± 4%	0.0224	± 4%	0.0244	± 4%
5.300	± 0.050	22.06	0.0213	± 4%	0.0159	± 4%	0.0199	± 4%	0.0218	± 4%
5.600	± 0.050	24.63	0.0191	± 4%	0.0142	± 4%	0.0179	± 4%	0.0195	± 4%
6.000	± 0.060	28.27	0.0166	± 4%	0.0124	± 4%	0.0156	± 4%	0.017	± 4%
6.300	± 0.060	31.17	0.0151	± 4%	0.0112	± 4%	0.0141	± 4%	0.0154	± 4%
