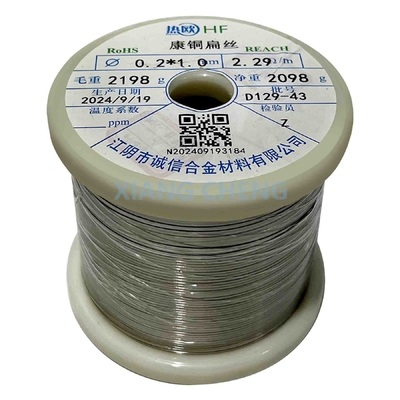

6J40 fili piatti costanti fili di precisione per la fabbricazione di elettronica e strumentazione scientifica

MOQ:	5 kg
prezzo:	--
standard packaging:	Confezionato con carta impermeabile o sacchetto di tessitura, in pallet o in custodia di legno.
Delivery period:	3 giorni
Metodo di pagamento:	T/T, D/P
Supply Capacity:	30 tonnellate al giorno

Informazioni di dettagli

Descrizione di prodotto

Informazione dettagliata

Luogo di origine

CINESE

Marca

Senphus

Numero di modello

6J40/6J40X/6J40P/6J40D

Luogo di origine:

Jiangsu, Cina

Tipo:

costante

Applicazione:

Resistore variabile e sensore di sollecitazione

Colore:

Bianco argenteo

Certificazione:

ISO9001

nome del prodotto:

6J40 Filato di Costantano

Disidratazione:

80,9 g/mm

Coefficiente di resistenza:

-40~40

Max. Tempore di lavoro.:

L'allungamento:

Resistenza alla trazione:

Evidenziare:

Produzione di elettronica

6J40 filo piatto di costanza

Strumentazione scientifica

Descrizione di prodotto

6J40 fili piatti costanti fili di precisione per la fabbricazione elettronica e la strumentazione scientifica

Il6J40 filo piatto Constantanè un tipo specifico diCostantano(una lega rame-nickel), comunemente utilizzata in applicazioni di precisione che richiedonoresistenza elettrica stabile,durabilità, eresistenza alle variazioni di temperaturaQuesto filo è tipicamente utilizzato in applicazioni comeTermocoppie,resistori,strumentali di tensione, eelementi di riscaldamento, tra gli altri.

Il6J40 filo piatto Constantanè un materiale versatile noto per la suaresistenza elettrica stabile,resistenza meccanica, eresistenza alla corrosione. Queste caratteristiche chiave lo rendono altamente adatto per applicazioni di precisione comeTermocoppie,resistori, eelementi di riscaldamentola combinazione di proprietà termoelettriche, coefficiente di bassa temperatura,e la sua durabilità lo rendono una scelta ideale per l'industria ad alta precisione., scientifiche e commerciali.

Composizione chimica

Nome	Codice	Composizione principale ((%)				Densità
Nome	Codice	Cu	M	Ni	Cr	g/mm²
Costantano	6J40	Bal.	1 ~ 2	39~41	- Non lo so.	8.9

Proprietà

Nome	Codice	Resistenza ((20°C) ((μΩm)	Temperature di resistenza (20°C)^-6/°C)	(0~100°C) Campi elettromagnetici termici vs rame (μv/°C)	Max. temperatura di lavoro (°C)	Allungamento ((%)	Resistenza alla trazione ((N/mm)²)
Costantano	6J40	0.48±0.03	-40~+40	45	≤ 500	≥ 15	≥390

Diametro e tolleranza

Diametro	0.02 ~ 0.028	0.032 ~ 0.10	0.112 ~ 0.28	0.315 ~ 0.50	0.56 ~ 1.0	1.06~1.60	1.70~2.12	2.24 ~ 3.00	3.15 a 4.50
Tolleranza	± 0.002	± 0.003	± 0.005	± 0.010	± 0.015	± 0.020	± 0.025	± 0.030	± 0.035

Alcune caratteristiche chiave del 6J40 sono:

1Resistenza elettrica stabile.:

Costantanoè rinomata per la suaresistenza stabileL'aumento del consumo di energia elettrica6J40 filo piattoLa variante offre uncoefficiente di resistenza a bassa temperatura, il che significa che la sua resistenza elettrica non cambia significativamente con le fluttuazioni di temperatura.
Questo lo rende ideale perapplicazioni di precisionecome:sensori di temperatura (termocoppie)- eresistoridove è fondamentale una prestazione costante.

2.Composizione delle leghe:

Il6J40 filo Constantanè una lega di circa55% di rame- e45% di nichel, che fornisce uncombinazione equilibrata di proprietà elettriche- eresistenza meccanicaQuesta composizione si traduce in un filo che è altamente resistente aicorrosione- eindossare, garantendo un'affidabilità a lungo termine in ambienti difficili.

3.Durabilità e resistenza:

6J40 filo piatto Constantanè meccanicamenteforte- edurevole, rendendolo resistente all'usura fisica.alte temperature- estressrende idoneo per l' impiego inelementi di riscaldamento,contatti elettrici, e altre applicazioni industriali ad alte prestazioni.

4.Alta precisione e precisione:

A causa della suaresistenza stabile- ecoefficiente di bassa temperatura, il6J40 filo piattoè particolarmente utile inmisurazione di precisioneL'uso comune è quello diresistori,strumentali di tensione, eCelle di carico, doveaccuratezza e ripetibilitàsono fondamentali.

5.Resistenza alla corrosione:

La composizione rame-nickel dà6J40 Constantaneccellenteresistenza alla corrosione, che lo rende adatto per l'uso in ambienti esposti a umidità, sostanze chimiche o altre condizioni difficili.all'apertooapplicazioni industrialiquando il filo può essere esposto a sollecitazioni ambientali.

6.Proprietà non magnetiche:

Leghe di Costantano, comprese6J40, sononon magnetici, che li rende ideali per applicazioni in cuiinterferenze magneticheNecessità di prevenire, ad esempio in casi sensibiliapparecchi elettrici,strumentazione, oambienti magneticamente sensibili.

7.Proprietà termoelettriche (termocoppie):

A causa delle sue proprietà termoelettriche,6J40 Constantanè ampiamente utilizzato inTermocoppie(sensori di temperatura), in cui è abbinato ad altri metalli comeCromel(nickel-cromo) per formare una giunzione di misurazione della temperatura.Effetto Seebeckgenera una tensione basata sulle differenze di temperatura tra i metalli, utilizzata per determinare la temperatura.

8.Formabilità:

Ilfilo piattoforma di6J40 Constantanrende più facileformaoventoIn particolare, il sistema di distribuzione dei dati può essere sviluppato in varie configurazioni per applicazioni specifiche.tenutapermette difacile manipolazione, che è utile per l'uso in dispositivi sensori complessi,di cilindrata superiore a 1000 cm3, eelettronica di precisione.

9.Intervallo di temperatura:

6J40 Constantanpuò operare efficacemente su unampia gamma di temperature, in genere da-200°C a 250°C(o superiore, a seconda dell'applicazione specifica), che lo rende adatto siaambienti a bassa e alta temperatura.

Applicazioni:

Termocoppie: utilizzato per la misurazione della temperatura in applicazioni industriali e scientifiche.
Resistenze e estensimetri: comune nell'elettronica ad alta precisione e nella strumentazione per misure accurate.
Elementi di riscaldamentoLavoratore:applicazioni di riscaldamento a resistenzadove è necessaria una elevata resistenza elettrica per la generazione di calore.
Celle di caricoUtilizzato in:sistemi di pesatura- estrumenti di misurazione della forza.
Componenti elettriciUtilizzato in:contatti elettrici,resistori di precisione, e altri componenti sensibili che richiedono una resistenza stabile.

Constantan (6J40) Dati tecnici dei fili

Diametro	Superficie della sezione trasversale ((m2)	Peso/m (g/m)	Resistenza/m a 20°C ((Ω/m)	Diametro	Superficie della sezione trasversale ((m2)	Peso/m (g/m)	Resistenza/m a 20°C ((Ω/m)
0.020	0.000314	0.00279	1375-1681	0.224	0.03941	0.350	11.4-12.9
0.022	0.000318	0.00337	1136-1389	0.250	0.04909	0.436	9.19-10.37
0.025	0.000491	0.00434	880-1076	0.280	0.06158	0.5468	7.33-8.26
0.028	0.000616	0.00547	702-857	0.315	0.07793	0.6920	5.85-6.47
0.032	0.000804	0.00714	549-645	0.355	0.09898	0.8789	4.61-5.09
0.036	0.001018	0.00904	434-509	0.400	0.12570	1.116	3.63-4.01
0.040	0.001257	0.01116	351-413	0.450	0.15900	1.412	2.87-3.17
0.045	0.001509	0.01412	278-326	0.500	0.19630	1.744	2.32-2.57
0.050	0.001963	0.01744	225-264	0.560	0.24630	2.19	1.87-2.03
0.056	0.002463	0.02187	179-210	0.630	0.31170	2.77	1.48-1.60
0.063	0.003117	0.02768	142-166	0.710	0.39590	3.52	1.16-1.26
0.071	0.003959	0.03516	112-131	0.750	0.44180	3.92	1.04-1.13
0.080	0.005027	0.04464	87.9-103.1	0.800	0.50270	4.46	0.917-0.993
0.090	0.006362	0.05650	69.4-81.5	0.850	0.56740	5.04	0.812-0.880
0.100	0.007854	0.06970	56.2-66.0	0.900	0.63620	5.65	0.724-0.785
0.112	0.009852	0.08749	45.3-52.1	0.950	0.70880	6.29	0.650-0.704
0.125	0.012270	0.10900	36.4-41.9	1.000	0.78540	6.97	0.587-0.636
0.140	0.015390	0.13670	29.0-33.4	1.060	0.88250	7.84	0.522-0.566
0.150	0.017670	0.15690	25.3-29.1	1.120	0.98520	8.75	0.468-0.507
0.160	0.020110	0.17850	22.2-25.5	1.180	1.09400	9.71	0.421-0.456
0.170	0.022700	0.20160	19.7-22.6	1.250	1.22700	10.9	0.375-0.407
0.180	0.025450	0.22600	17.5-20.2	1.320	1.36800	12.15	0.337-0.365
0.190	0.028350	0.25200	15.7-18.1	1.400	1.53900	13.67	0.299-0.324
0.200	0.031420	0.27900	14.46-6.2	1.500	1.76700	15.69	0.261-0.282
0.212	0.035300	0.31350	12.8-14.4	1.600	2.01100	17.86	0.229-0.248

Valore costante della resistenza della striscia (Ω/m)

Larghezza Spessore	6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
0.180	0.150
0.200	0.405
0.224	0.362	0.2850
0.250	0.324	0.2550	0.196
0.280	0.289	0.2280	0.175
0.315	0.257	0.2030	0.155	0.124
0.355	0.228	0.1800	0.138	0.110
0.400	0.203	0.1600	0.122	0.980	0.0765
0.450	0.180	0.1420	0.109	0.0871	0.0680	0.0544	0.0435
0.500	0.162	0.1280	0.098	0.0784	0.0612	0.0490	0.0392
0.560	0.145	0.1140	0.0875	0.0700	0.0547	0.0437	0.0350
0.630	0.129	0.1010	0.0777	0.0622	0.0486	0.0389	0.0311
0.710	0.114	0.0900	0.0690	0.0552	0.0431	0.0345	0.0276
0.800	0.101	0.0800	0.0612	0.0490	0.0383	0.0306	0.0245	0.0194	0.0153
0.900	0.090	0.0710	0.0544	0.0435	0.0340	0.0272	0.0218	0.0173	0.0136
1.000	0.081	0.0640	0.0490	0.0392	0.0306	0.0245	0.0196	0.0155	0.0122
1.120	0.072	0.0570	0.0437	0.0350	0.0273	0.0219	0.0175	0.0139	0.0109
1.250	0.065	0.0510	0.0392	0.0313	0.0245	0.0196	0.0157	0.0124	0.0098
1.400	0.058	0.0460	0.0350	0.0280	0.0219	0.0175	0.0140	0.0111	0.0088
1.600	0.051	0.0400	0.0306	0.0245	0.0191	0.0153	0.0122	0.0097	0.0077
1.800	0.045	0.0350	0.0272	0.0218	0.0170	0.0136	0.0109	0.0086	0.00680
2.000	0.041	0.0320	0.0245	0.0196	0.0153	0.0122	0.0098	0.0078	0.0061

Tavolo di filo di Costantano&Manganin

Dia.		Valore nominale della superficie di sezione (mm)²)	Resistenza per metro (Ω/m)
Dia.			6J12X		6J8X		6J13X		6J40X
Valore nominale ((mm)	Tolleranza		Valore nominale (Ω/m)	Tolleranza	Valore nominale (Ω/m)	Tolleranza	Valore nominale (Ω/m)	Tolleranza	Valore nominale (Ω/m)	Tolleranza
0.020	± 0.002	0.000314	1496	± 10%					1528	± 10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	± 0.003	0.000804	584	± 8%		± 8%		± 8%	597	± 8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	± 0.005	0.009852	47.7	± 7%	35.5	± 7%	44.7	± 7%	48.7	± 7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	± 0.005	0.03142	15.0	± 6%	11.1	± 6%	14.0	± 6%	15.3	± 6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	± 0.010	0.007793	6.03	± 5%	4.49	± 5%	5.65	± 5%	6.16	± 5%
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	± 0.015	0.1963	2.39	± 4%	1.78	± 4%	2.24	± 4%	2.44	± 4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	± 0.020	0.8852	0.533	± 4%	0.397	± 4%	0.499	± 4%	0.544	± 4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	± 0.025	2.270	0.207	± 4%	0.154	± 4%	0.194	± 4%	0.211	± 4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	± 0.030	3.941	0.119	± 4%	0.0888	± 4%	0.112	± 4%	0.122	± 4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	± 0.035	7.793	0.0603	± 4%	0.0449	± 4%	0.0565	± 4%	0.0616	± 4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	± 0.040	17.72	0.0265	± 4%	0.0198	± 4%	0.0248	± 4%	0.0271	± 4%
5.000	± 0.040	19.63	0.0239	± 4%	0.0178	± 4%	0.0224	± 4%	0.0244	± 4%
5.300	± 0.050	22.06	0.0213	± 4%	0.0159	± 4%	0.0199	± 4%	0.0218	± 4%
5.600	± 0.050	24.63	0.0191	± 4%	0.0142	± 4%	0.0179	± 4%	0.0195	± 4%
6.000	± 0.060	28.27	0.0166	± 4%	0.0124	± 4%	0.0156	± 4%	0.017	± 4%
6.300	± 0.060	31.17	0.0151	± 4%	0.0112	± 4%	0.0141	± 4%	0.0154	± 4%
