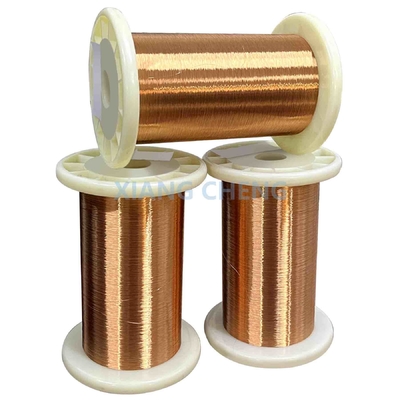

6J12/6J12P/6J12X filo di resistenza rame manganese nichel OEM per sistema di riscaldamento

MOQ:	5 kg
standard packaging:	Confezionato con carta impermeabile o sacchetto di tessitura, in pallet o in custodia di legno.
Delivery period:	3 giorni
Metodo di pagamento:	T/T, D/P
Supply Capacity:	30 tonnellate al giorno

Informazioni di dettagli

Descrizione di prodotto

Informazione dettagliata

Luogo di origine

Marca

Senphus

Certificazione

ISO9001

Numero di modello

6J12/6J12P/6J12X

Luogo di origine:

Jiangsu, Cina

Tipo:

Manganina

Applicazione:

Elementi di resistenza e resistenze di shunt di strumenti di precisione

Colore:

Giallo ottone

Nome del prodotto:

6J12 filo di manganine

Resistività per volume (μΩ·m):

0.47±0.03

Temperatura di applicazione:

Coefficiente resistenza-temperatura (β×10-6 °C-1):

- 0,7 ~ 0

Tasso di campo elettromagnetico termico per rame:

Evidenziare:

6J12 filo resistente al manganine

Cavi resistenti al manganine OEM

6J12 filo di resistenza per riscaldamento

Descrizione di prodotto

6J12/6J12P/6J12X filo di resistenza rame manganese nichel OEM per sistema di riscaldamento

IlFiltro di lega 6J12è un materiale di tipo manganino composto principalmente da rame (Cu), nichel (Ni) e manganese (Mn). È specificamente progettato per applicazioni ad alta precisione che richiedono una resistenza elettrica stabile,bassa forza elettromotrice termica (EMF), e coefficiente minimo di resistenza a temperatura (TCR).

Il filo in lega 6J12 offre stabilità a lungo termine, alta durata e prestazioni elettriche costanti in diverse condizioni ambientali.rendendolo una scelta popolare nei campi scientifici e industriali.

In sintesi, il 6J12 combina alta resistività, basso TCR e resistenza alla corrosione, rendendolo indispensabile in applicazioni elettriche di precisione e sensibili alla temperatura.

Composizione chimica

Nome	Tipo	Composizione chimica principale in %
Nome	Tipo	Cu	M	Ni	- Sì.
Manganina	6J12	Riposo	11~13	2 ~ 3	/
F1 Manganina	6J8	Riposo	8 ~ 10	/	1 ~ 2
F2 Manganina	6J13	Riposo	11~13	2 ~ 5	/

Resistenza volumica dei fili, delle lamiere e dei nastri

Nome	Tipo	Resistività per volume (μΩ·m)
Manganina	6J12	0.47±0.03
F1 Manganina	6J8	0.35±0.05
F2 Manganina	6J13	0.44±0.04

Coefficiente di resistenza-temperatura medio di Constantan

Nome		Temperatura di applicazione	Temperatura di prova	Coefficiente resistenza-temperatura		Coefficiente di resistenza-temperatura medio
				α × 10^-6°C^-1	β×10^-6°C^-1	α×10-6 °C-1
Filati di manganese, fogli	Livello 1	5 ~ 45	10, 20, 40	-3~+5	- 0,7 ~ 0	/
	Livello 2			-5~+10
	Livello 3			-10 ~ +5
F1 filo di manganine, lamiera		10~80	10, 20, 40	-5~+10	-0,25~0	/
F2 Filato di manganine, lamiera		10~80		0~+40	- 0,7 ~ 1	/

Tasso di allungamento

Dia.	Tasso di allungamento (Lo=200 mm), %
0.05	6
> 0,05 ~ 0.10	8
> 0,10 ~ 0.50	12
> 0.50	15

Tasso di campo elettromagnetico termico per rame

Nome	Tipo	Temperatura	Tasso medio dei campi elettromagnetici termici del rame
Manganina	6J12	0~100	1
F1 Manganina	6J8	0~100	2
F2 Manganina	6J13	0~100	3
Nota: il tasso di CEM termico per il rame è il valore assoluto

Peso netto per bobina

Dia (mm)	Peso netto (g)	Dia (mm)	Peso netto (g)
0.02 ~ 0.025	5	> 0,28 ~ 0.45	300
> 0,025 ~ 0.03	10	> 0,45 ~ 0.63	400
> 0,03 ~ 0.04	15	> 0,63 ~ 0.75	700
> 0,04 ~ 0.06	30	> 0,75 ~ 1.18	1200
> 0,06 ~ 0.08	60	> 1,18 ~ 2.50	2000
> 0,08 ~ 0.15	80	> 2,50 ~ 3.00	3000
> 0,15 ~ 0.28	150

Manganina ((6J12) Dati tecnici dei fili

Dia. (mm)	Area di sezione trasversale (mm2)	Peso/metro (g/m)	Resistenza/metro a 20°C (Ω/m)	Dia. (mm)	Area di sezione trasversale (mm2)	Peso/metro (g/m)	Resistenza/metro a 20°C (Ω/m)
0.020	0.000314	0.00265	1346-1646	0.224	0.03941	0.3326	11.2-12.6
0.022	0.000318	0.00321	1113-1360	0.250	0.04909	0.414	9.00-10.15
0.025	0.000491	0.00414	862-1053	0.280	0.06158	0.5197	7.17-8.09
0.028	0.000616	0.0052	687-840	0.315	0.07793	0.6577	5.73-6.33
0.032	0.000804	0.00679	583-631	0.355	0.9898	0.8354	4.51-4.99
0.036	0.001018	0.00859	452-499	0.400	0.1257	1.061	3.55-3.93
0.040	0.001257	0.01061	344-404	0.450	0.159	1.342	2.81-3.10
0.045	0.001509	0.01342	272-319	0.500	0.1963	1.657	2.27-2.51
0.050	0.001963	0.01657	220-259	0.560	0.2463	2.08	1.83-1.98
0.056	0.002463	0.02079	176-206	0.630	0.3117	2.63	1.45-1.57
0.063	0.003117	0.02631	139-163	0.710	0.3959	3.34	1.14-1.23
0.071	0.003959	0.03341	109-128	0.750	0.4418	3.73	1.02-1.11
0.080	0.005027	0.04243	86.0-101.0	0.800	0.5027	4.24	0.898-0.972
0.090	0.006362	0.0537	68.0-79.80	0.850	0.5674	4.79	0.795-0.861
0.100	0.007854	0.0663	55.1-64.6	0.900	0.6362	5.37	0.709-0.768
0.112	0.009852	0.08315	44.4-51.0	0.950	0.7088	5.98	0.637-0.690
0.125	0.01227	0.1036	35.6-41.0	1.000	0.7854	6.63	0.574-0.622
0.140	0.01539	0.1299	28.4-32.7	1.060	0.8825	7.45	0.511-0.554
0.150	0.01767	0.1491	24.7-28.5	1.120	0.9852	8.32	0.458-0.496
0.160	0.02011	0.1697	21.7-25.0	1.180	1.094	9.23	0.413-0.447
0.170	0.02270	0.1916	19.3-22.2	1.250	1.227	10.36	0.368-0.398
0.180	0.02545	0.2148	17.2-19.8	1.320	1.368	11.55	0.330-0.357
0.190	0.02835	0.239	15.4-17.7	1.400	1.539	12.99	0.293-0.318
0.200	0.03142	0.2652	14.1-15.9	1.500	1.767	14.91	0.255-0.277
0.212	0.03530	0.2979	12.5-14.1	1.600	2.011	16.97	0.224-0.243

Tabella dei dati sui fili di Constantan&Manganin

Dia.		Valore nominale della superficie di sezione (mm)²)	Resistenza per metro (Ω/m)
Dia.			6J12X		6J8X		6J13X		6J40X
Valore nominale (mm)	Tolleranza		Valore nominale (Ω/m)	Tolleranza	Valore nominale (Ω/m)	Tolleranza	Valore nominale (Ω/m)	Tolleranza	Valore nominale (Ω/m)	Tolleranza
0.020	± 0.002	0.000314	1496	± 10%					1528	± 10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	± 0.003	0.000804	584	± 8%		± 8%		± 8%	597	± 8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	± 0.005	0.009852	47.7	± 7%	35.5	± 7%	44.7	± 7%	48.7	± 7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	± 0.005	0.03142	15.0	± 6%	11.1	± 6%	14.0	± 6%	15.3	± 6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	± 0.010	0.007793	6.03	± 5%	4.49	± 5%	5.65	± 5%	6.16	± 5%
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	± 0.015	0.1963	2.39	± 4%	1.78	± 4%	2.24	± 4%	2.44	± 4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	± 0.020	0.8852	0.533	± 4%	0.397	± 4%	0.499	± 4%	0.544	± 4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	± 0.025	2.270	0.207	± 4%	0.154	± 4%	0.194	± 4%	0.211	± 4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	± 0.030	3.941	0.119	± 4%	0.0888	± 4%	0.112	± 4%	0.122	± 4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	± 0.035	7.793	0.0603	± 4%	0.0449	± 4%	0.0565	± 4%	0.0616	± 4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	± 0.040	17.72	0.0265	± 4%	0.0198	± 4%	0.0248	± 4%	0.0271	± 4%
5.000	± 0.040	19.63	0.0239	± 4%	0.0178	± 4%	0.0224	± 4%	0.0244	± 4%
5.300	± 0.050	22.06	0.0213	± 4%	0.0159	± 4%	0.0199	± 4%	0.0218	± 4%
5.600	± 0.050	24.63	0.0191	± 4%	0.0142	± 4%	0.0179	± 4%	0.0195	± 4%
6.000	± 0.060	28.27	0.0166	± 4%	0.0124	± 4%	0.0156	± 4%	0.017	± 4%
6.300	± 0.060	31.17	0.0151	± 4%	0.0112	± 4%	0.0141	± 4%	0.0154	± 4%

Dimensione del foglio

Spessore ((mm)	Tolleranza	Larghezza ((mm)	Tolleranza
0.1	± 0.010	50 75 100	Larghezza < 100 mm, ± 1 Larghezza ≥ 100 mm, ± 1.5
0.112
0.125
0.140
0.160
0.180	±0,0100-0.020
0.200
0.224
0.250
0.280
0.315
0.355
0.400	± 0.020	50 75 100 125 150 175
0.450
0.500
0.560	±0,020-0.030
0.630
0.710
0.800	± 0.030
0.900	± 0.030
1.000	± 0.040
1.120
1.250
1.400	± 0.050
1.600	± 0.050
1.800	± 0.060
2.000	± 0.060

Tavola a strisce di manganese, area della sezione trasversale ((mm2)

Larghezza ((mm) Spessore ((mm)		6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
Larghezza ((mm) Spessore ((mm)		± 0.3	± 0.3	± 0.3	± 0.4	± 0.4	± 0.5	± 0.5	± 0.6	± 0.7
0.180	± 0.010	1.066
0.200		1.184
0.224		1.327	1.684
0.250	+0.01 - Zero.02	1.481	1.880	2.450
0.280		1.658	2.106	2.744
0.315		1.865	2.369	3.087	3.859
0.355		2.102	2.670	3.479	4.349
0.400	± 0.020	2.369	3.008	3.920	4.900	6.272
0.450		2.665	3.384	4.410	5.513	7.056	8.820	11.03
0.500		2.961	3.760	4.900	6.125	7.840	9.800	12.25
0.560	+0.020 - Zero.030	3.316	4.211	5.488	6.860	8.781	10.98	13.72
0.630		3.731	4.738	6.174	7.718	9.878	12.35	15.44
0.710		4.205	5.339	6.958	8.698	11.13	13.92	17.40
0.800	± 0.030	4.738	6.016	7.840	9.800	12.54	15.68	19.60	24.70	31.36
0.900	± 0.030	5.33	6.768	8.820	11.03	14.11	17.64	22.05	27.78	35.28
1.000	± 0.040	5.922	7.520	9.800	12.25	15.68	19.60	24.50	30.87	39.20
1.120		6.633	8.422	10.98	13.72	17.56	21.95	27.44	34.57	43.90
1.250		7.403	9.400	12.25	15.31	19.60	24.50	30.63	38.59	49.00
1.400	± 0.050	8.291	10.53	13.72	17.15	21.95	27.44	34.30	43.22	54.88
1.600	± 0.050	9.475	12.03	15.68	19.60	25.09	31.36	39.20	49.39	62.72
1.800	± 0.060	10.66	13.54	17.64	22.05	28.22	35.28	44.10	55.57	70.56
2.000	± 0.060	11.84	15.04	19.60	24.50	31.36	39.20	49.00	61.74	78.40
Nota: la superficie di sezione trasversale effettiva della striscia è il prodotto della larghezza e dello spessore multipli della striscia il seguente coefficiente: Larghezza < 10 mm, moltiplicata per 0.98; Larghezza ≥ 10 mm, moltiplicata per 0.94.

Alcune caratteristiche chiave del 6J12 includono:

Alta resistenza elettrica:

6J12 ha un'elevata resistenza elettrica, che è cruciale per le applicazioni che richiedono valori di resistenza precisi.

Coefficiente di resistenza a temperatura (TCR):

La lega presenta un coefficiente di resistenza a temperatura basso e stabile, che indica una variazione minima della resistenza con fluttuazioni di temperatura, in genere compresa tra ± 20 ppm/°C e ± 50 ppm/°C.

Resistenza alla corrosione:

Grazie al suo alto contenuto di nichel e cromo, il 6J12 offre un'eccellente resistenza all'ossidazione e alla corrosione, rendendolo adatto per l'uso sia in ambienti acidi che alcalini.

Resistenza al sollevamento:

La lega mostra una buona resistenza al sollevamento, con una minima deformazione plastica sotto stress a temperature elevate, rendendola adatta per applicazioni ad alte temperature.

Durata di vita della fatica:

6J12 ha una durata di stanchezza di circa 5×10^6 cicli a un livello di sollecitazione di 50 MPa quando testato ad alte temperature, indicando la sua resistenza in condizioni di stanchezza ad alte temperature.

Queste caratteristiche rendono il 6J12 un materiale ideale per resistori di precisione, elementi di compensazione della temperatura, deformazioni,e altre applicazioni in cui è richiesta una resistenza elettrica stabile e precisa in un ampio intervallo di temperature.

Applicazioni:

Resistenze di precisione:

A causa della sua elevata resistenza elettrica e del suo coefficiente di resistenza a temperatura stabile, il 6J12 è ampiamente utilizzato nella produzione di resistori e elementi di resistenza di precisione.

Compensazione della temperatura:

Il basso coefficiente di temperatura della lega lo rende adatto per dispositivi di compensazione della temperatura e termistori che richiedono precise variazioni di resistenza con variazioni di temperatura.

Misuratori di deformazione:

6J12 è utilizzato nella produzione di estensimetri per la misurazione dello sforzo meccanico, data la sua precisione e le sue caratteristiche di resistenza stabile sotto stress.

Componenti elettronici:

La lega è utilizzata in vari componenti elettronici dove sono necessarie elevate resistenza e stabilità a temperatura, come in reti di resistenza e reostati.

Sensori per veicoli:

6J12 trova impiego nei sensori automobilistici che richiedono cambiamenti di resistenza in risposta alla temperatura o allo stress meccanico.

Controlli industriali:

In sistemi di controllo industriali, il 6J12 è utilizzato per le sue prestazioni affidabili nei sensori ed elementi di controllo che devono mantenere una resistenza costante in condizioni variabili.

Apparecchiature mediche:

La lega è utilizzata in apparecchiature mediche in cui la resistenza precisa è fondamentale, come i sensori di temperatura e i dispositivi diagnostici.

Aerospaziale e Difesa:

6J12 è utilizzato in applicazioni aerospaziali e di difesa per la sua capacità di mantenere le prestazioni in condizioni di temperatura estrema e la sua resistenza alla corrosione.

Telecomunicazioni:

Nelle telecomunicazioni, il 6J12 è utilizzato per le sue proprietà elettriche costanti nelle applicazioni ad alta frequenza e la sua resistenza ai fattori ambientali.

Reti elettriche:

La lega è utilizzata nelle reti elettriche per dispositivi di rilevamento di corrente e altri componenti che richiedono una resistenza stabile sotto elevata tensione elettrica.

Queste applicazioni sfruttano la combinazione unica di 6J12 di alta resistenza, stabilità a temperatura e resistenza alla corrosione,rendendolo un materiale prezioso in elettronica di precisione e ingegneria.

6J12/6J12P/6J12X filo di resistenza rame manganese nichel OEM per sistema di riscaldamento 0

Etichette:

fili resistenti alla manganina,

Dettagli dei prodotti

prodotti

Lega di Inconel

Lega di Monel

filo della termocoppia

Lega di Hastelloy

Metallo puro del nichel

Lega di CuNi

Lega di NiCr

Lega ad alta temperatura

Nicheli il cavo di saldatura

Lega di precisione

Filato in lega di PTC Ni-Fe

Strato di filo di lega

Leggia di estensione della termocoppia

Acciaio a maglia

Lega di Incoloy

Cavi di riscaldamento isolati

cavo di riscaldamento

6J12/6J12P/6J12X filo di resistenza rame manganese nichel OEM per sistema di riscaldamento

MOQ:	5 kg
standard packaging:	Confezionato con carta impermeabile o sacchetto di tessitura, in pallet o in custodia di legno.
Delivery period:	3 giorni
Metodo di pagamento:	T/T, D/P
Supply Capacity:	30 tonnellate al giorno

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine

Cina

Marca

Senphus

Certificazione

ISO9001

Numero di modello

6J12/6J12P/6J12X

Luogo di origine:

Jiangsu, Cina

Tipo:

Manganina

Applicazione:

Elementi di resistenza e resistenze di shunt di strumenti di precisione

Colore:

Giallo ottone

Nome del prodotto:

6J12 filo di manganine

Resistività per volume (μΩ·m):

0.47±0.03

Temperatura di applicazione:

5~45

Coefficiente resistenza-temperatura (β×10-6 °C-1):

- 0,7 ~ 0

Tasso di campo elettromagnetico termico per rame:

Quantità di ordine minimo:

5 kg

Imballaggi particolari:

Confezionato con carta impermeabile o sacchetto di tessitura, in pallet o in custodia di legno.

Tempi di consegna:

3 giorni

Termini di pagamento:

T/T, D/P

Capacità di alimentazione:

30 tonnellate al giorno

Evidenziare

6J12 filo resistente al manganine

Cavi resistenti al manganine OEM

6J12 filo di resistenza per riscaldamento

Descrizione di prodotto

6J12/6J12P/6J12X filo di resistenza rame manganese nichel OEM per sistema di riscaldamento

In sintesi, il 6J12 combina alta resistività, basso TCR e resistenza alla corrosione, rendendolo indispensabile in applicazioni elettriche di precisione e sensibili alla temperatura.

Composizione chimica

Nome	Tipo	Composizione chimica principale in %
Nome	Tipo	Cu	M	Ni	- Sì.
Manganina	6J12	Riposo	11~13	2 ~ 3	/
F1 Manganina	6J8	Riposo	8 ~ 10	/	1 ~ 2
F2 Manganina	6J13	Riposo	11~13	2 ~ 5	/

Resistenza volumica dei fili, delle lamiere e dei nastri

Nome	Tipo	Resistività per volume (μΩ·m)
Manganina	6J12	0.47±0.03
F1 Manganina	6J8	0.35±0.05
F2 Manganina	6J13	0.44±0.04

Coefficiente di resistenza-temperatura medio di Constantan

Nome		Temperatura di applicazione	Temperatura di prova	Coefficiente resistenza-temperatura		Coefficiente di resistenza-temperatura medio
				α × 10^-6°C^-1	β×10^-6°C^-1	α×10-6 °C-1
Filati di manganese, fogli	Livello 1	5 ~ 45	10, 20, 40	-3~+5	- 0,7 ~ 0	/
	Livello 2			-5~+10
	Livello 3			-10 ~ +5
F1 filo di manganine, lamiera		10~80	10, 20, 40	-5~+10	-0,25~0	/
F2 Filato di manganine, lamiera		10~80		0~+40	- 0,7 ~ 1	/

Tasso di allungamento

Dia.	Tasso di allungamento (Lo=200 mm), %
0.05	6
> 0,05 ~ 0.10	8
> 0,10 ~ 0.50	12
> 0.50	15

Tasso di campo elettromagnetico termico per rame

Nome	Tipo	Temperatura	Tasso medio dei campi elettromagnetici termici del rame
Manganina	6J12	0~100	1
F1 Manganina	6J8	0~100	2
F2 Manganina	6J13	0~100	3
Nota: il tasso di CEM termico per il rame è il valore assoluto

Peso netto per bobina

Dia (mm)	Peso netto (g)	Dia (mm)	Peso netto (g)
0.02 ~ 0.025	5	> 0,28 ~ 0.45	300
> 0,025 ~ 0.03	10	> 0,45 ~ 0.63	400
> 0,03 ~ 0.04	15	> 0,63 ~ 0.75	700
> 0,04 ~ 0.06	30	> 0,75 ~ 1.18	1200
> 0,06 ~ 0.08	60	> 1,18 ~ 2.50	2000
> 0,08 ~ 0.15	80	> 2,50 ~ 3.00	3000
> 0,15 ~ 0.28	150

Manganina ((6J12) Dati tecnici dei fili

Dia. (mm)	Area di sezione trasversale (mm2)	Peso/metro (g/m)	Resistenza/metro a 20°C (Ω/m)	Dia. (mm)	Area di sezione trasversale (mm2)	Peso/metro (g/m)	Resistenza/metro a 20°C (Ω/m)
0.020	0.000314	0.00265	1346-1646	0.224	0.03941	0.3326	11.2-12.6
0.022	0.000318	0.00321	1113-1360	0.250	0.04909	0.414	9.00-10.15
0.025	0.000491	0.00414	862-1053	0.280	0.06158	0.5197	7.17-8.09
0.028	0.000616	0.0052	687-840	0.315	0.07793	0.6577	5.73-6.33
0.032	0.000804	0.00679	583-631	0.355	0.9898	0.8354	4.51-4.99
0.036	0.001018	0.00859	452-499	0.400	0.1257	1.061	3.55-3.93
0.040	0.001257	0.01061	344-404	0.450	0.159	1.342	2.81-3.10
0.045	0.001509	0.01342	272-319	0.500	0.1963	1.657	2.27-2.51
0.050	0.001963	0.01657	220-259	0.560	0.2463	2.08	1.83-1.98
0.056	0.002463	0.02079	176-206	0.630	0.3117	2.63	1.45-1.57
0.063	0.003117	0.02631	139-163	0.710	0.3959	3.34	1.14-1.23
0.071	0.003959	0.03341	109-128	0.750	0.4418	3.73	1.02-1.11
0.080	0.005027	0.04243	86.0-101.0	0.800	0.5027	4.24	0.898-0.972
0.090	0.006362	0.0537	68.0-79.80	0.850	0.5674	4.79	0.795-0.861
0.100	0.007854	0.0663	55.1-64.6	0.900	0.6362	5.37	0.709-0.768
0.112	0.009852	0.08315	44.4-51.0	0.950	0.7088	5.98	0.637-0.690
0.125	0.01227	0.1036	35.6-41.0	1.000	0.7854	6.63	0.574-0.622
0.140	0.01539	0.1299	28.4-32.7	1.060	0.8825	7.45	0.511-0.554
0.150	0.01767	0.1491	24.7-28.5	1.120	0.9852	8.32	0.458-0.496
0.160	0.02011	0.1697	21.7-25.0	1.180	1.094	9.23	0.413-0.447
0.170	0.02270	0.1916	19.3-22.2	1.250	1.227	10.36	0.368-0.398
0.180	0.02545	0.2148	17.2-19.8	1.320	1.368	11.55	0.330-0.357
0.190	0.02835	0.239	15.4-17.7	1.400	1.539	12.99	0.293-0.318
0.200	0.03142	0.2652	14.1-15.9	1.500	1.767	14.91	0.255-0.277
0.212	0.03530	0.2979	12.5-14.1	1.600	2.011	16.97	0.224-0.243

Tabella dei dati sui fili di Constantan&Manganin

Dia.		Valore nominale della superficie di sezione (mm)²)	Resistenza per metro (Ω/m)
Dia.			6J12X		6J8X		6J13X		6J40X
Valore nominale (mm)	Tolleranza		Valore nominale (Ω/m)	Tolleranza	Valore nominale (Ω/m)	Tolleranza	Valore nominale (Ω/m)	Tolleranza	Valore nominale (Ω/m)	Tolleranza
0.020	± 0.002	0.000314	1496	± 10%					1528	± 10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	± 0.003	0.000804	584	± 8%		± 8%		± 8%	597	± 8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	± 0.005	0.009852	47.7	± 7%	35.5	± 7%	44.7	± 7%	48.7	± 7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	± 0.005	0.03142	15.0	± 6%	11.1	± 6%	14.0	± 6%	15.3	± 6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	± 0.010	0.007793	6.03	± 5%	4.49	± 5%	5.65	± 5%	6.16	± 5%
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	± 0.015	0.1963	2.39	± 4%	1.78	± 4%	2.24	± 4%	2.44	± 4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	± 0.020	0.8852	0.533	± 4%	0.397	± 4%	0.499	± 4%	0.544	± 4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	± 0.025	2.270	0.207	± 4%	0.154	± 4%	0.194	± 4%	0.211	± 4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	± 0.030	3.941	0.119	± 4%	0.0888	± 4%	0.112	± 4%	0.122	± 4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	± 0.035	7.793	0.0603	± 4%	0.0449	± 4%	0.0565	± 4%	0.0616	± 4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	± 0.040	17.72	0.0265	± 4%	0.0198	± 4%	0.0248	± 4%	0.0271	± 4%
5.000	± 0.040	19.63	0.0239	± 4%	0.0178	± 4%	0.0224	± 4%	0.0244	± 4%
5.300	± 0.050	22.06	0.0213	± 4%	0.0159	± 4%	0.0199	± 4%	0.0218	± 4%
5.600	± 0.050	24.63	0.0191	± 4%	0.0142	± 4%	0.0179	± 4%	0.0195	± 4%
6.000	± 0.060	28.27	0.0166	± 4%	0.0124	± 4%	0.0156	± 4%	0.017	± 4%
6.300	± 0.060	31.17	0.0151	± 4%	0.0112	± 4%	0.0141	± 4%	0.0154	± 4%

Dimensione del foglio

Spessore ((mm)	Tolleranza	Larghezza ((mm)	Tolleranza
0.1	± 0.010	50 75 100	Larghezza < 100 mm, ± 1 Larghezza ≥ 100 mm, ± 1.5
0.112
0.125
0.140
0.160
0.180	±0,0100-0.020
0.200
0.224
0.250
0.280
0.315
0.355
0.400	± 0.020	50 75 100 125 150 175
0.450
0.500
0.560	±0,020-0.030
0.630
0.710
0.800	± 0.030
0.900	± 0.030
1.000	± 0.040
1.120
1.250
1.400	± 0.050
1.600	± 0.050
1.800	± 0.060
2.000	± 0.060

Tavola a strisce di manganese, area della sezione trasversale ((mm2)

Larghezza ((mm) Spessore ((mm)		6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
Larghezza ((mm) Spessore ((mm)		± 0.3	± 0.3	± 0.3	± 0.4	± 0.4	± 0.5	± 0.5	± 0.6	± 0.7
0.180	± 0.010	1.066
0.200		1.184
0.224		1.327	1.684
0.250	+0.01 - Zero.02	1.481	1.880	2.450
0.280		1.658	2.106	2.744
0.315		1.865	2.369	3.087	3.859
0.355		2.102	2.670	3.479	4.349
0.400	± 0.020	2.369	3.008	3.920	4.900	6.272
0.450		2.665	3.384	4.410	5.513	7.056	8.820	11.03
0.500		2.961	3.760	4.900	6.125	7.840	9.800	12.25
0.560	+0.020 - Zero.030	3.316	4.211	5.488	6.860	8.781	10.98	13.72
0.630		3.731	4.738	6.174	7.718	9.878	12.35	15.44
0.710		4.205	5.339	6.958	8.698	11.13	13.92	17.40
0.800	± 0.030	4.738	6.016	7.840	9.800	12.54	15.68	19.60	24.70	31.36
0.900	± 0.030	5.33	6.768	8.820	11.03	14.11	17.64	22.05	27.78	35.28
1.000	± 0.040	5.922	7.520	9.800	12.25	15.68	19.60	24.50	30.87	39.20
1.120		6.633	8.422	10.98	13.72	17.56	21.95	27.44	34.57	43.90
1.250		7.403	9.400	12.25	15.31	19.60	24.50	30.63	38.59	49.00
1.400	± 0.050	8.291	10.53	13.72	17.15	21.95	27.44	34.30	43.22	54.88
1.600	± 0.050	9.475	12.03	15.68	19.60	25.09	31.36	39.20	49.39	62.72
1.800	± 0.060	10.66	13.54	17.64	22.05	28.22	35.28	44.10	55.57	70.56
2.000	± 0.060	11.84	15.04	19.60	24.50	31.36	39.20	49.00	61.74	78.40
Nota: la superficie di sezione trasversale effettiva della striscia è il prodotto della larghezza e dello spessore multipli della striscia il seguente coefficiente: Larghezza < 10 mm, moltiplicata per 0.98; Larghezza ≥ 10 mm, moltiplicata per 0.94.

Alcune caratteristiche chiave del 6J12 includono:

Alta resistenza elettrica:

6J12 ha un'elevata resistenza elettrica, che è cruciale per le applicazioni che richiedono valori di resistenza precisi.

Coefficiente di resistenza a temperatura (TCR):

Resistenza alla corrosione:

Grazie al suo alto contenuto di nichel e cromo, il 6J12 offre un'eccellente resistenza all'ossidazione e alla corrosione, rendendolo adatto per l'uso sia in ambienti acidi che alcalini.

Resistenza al sollevamento:

La lega mostra una buona resistenza al sollevamento, con una minima deformazione plastica sotto stress a temperature elevate, rendendola adatta per applicazioni ad alte temperature.

Durata di vita della fatica:

Applicazioni:

Resistenze di precisione:

Compensazione della temperatura:

Misuratori di deformazione:

6J12 è utilizzato nella produzione di estensimetri per la misurazione dello sforzo meccanico, data la sua precisione e le sue caratteristiche di resistenza stabile sotto stress.

Componenti elettronici:

La lega è utilizzata in vari componenti elettronici dove sono necessarie elevate resistenza e stabilità a temperatura, come in reti di resistenza e reostati.

Sensori per veicoli:

6J12 trova impiego nei sensori automobilistici che richiedono cambiamenti di resistenza in risposta alla temperatura o allo stress meccanico.

Controlli industriali:

In sistemi di controllo industriali, il 6J12 è utilizzato per le sue prestazioni affidabili nei sensori ed elementi di controllo che devono mantenere una resistenza costante in condizioni variabili.

Apparecchiature mediche:

La lega è utilizzata in apparecchiature mediche in cui la resistenza precisa è fondamentale, come i sensori di temperatura e i dispositivi diagnostici.

Aerospaziale e Difesa:

6J12 è utilizzato in applicazioni aerospaziali e di difesa per la sua capacità di mantenere le prestazioni in condizioni di temperatura estrema e la sua resistenza alla corrosione.

Telecomunicazioni:

Nelle telecomunicazioni, il 6J12 è utilizzato per le sue proprietà elettriche costanti nelle applicazioni ad alta frequenza e la sua resistenza ai fattori ambientali.

Reti elettriche:

La lega è utilizzata nelle reti elettriche per dispositivi di rilevamento di corrente e altri componenti che richiedono una resistenza stabile sotto elevata tensione elettrica.

6J12/6J12P/6J12X filo di resistenza rame manganese nichel OEM per sistema di riscaldamento 0

Etichette:
